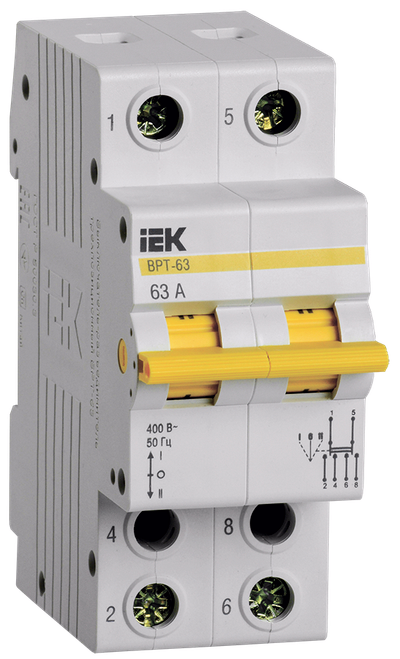

Выключатель-разъединитель трехпозиционный ВРТ-63 2P 63А IEK

Описание

Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Преимущества

  • Эффективное переключение электрических цепей.
  • Проведение тока в нормальном режиме.
  • Оперативное включение и выключение электрических цепей.
  • Три фиксированных положения рукоятки I-0-II.
  • Среднее положение рукоятки фиксирует нулевое положение контактов.
  • Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
  • Фирменный дизайн и гравировка логотипом боковых сторон.
Выключатель-разъединитель трехпозиционный ВРТ-63 2P 63А IEK

Технические характеристики

Тип включения или отключенияПереключатель на 2 направления
Номин ток, А63
Количество переключающих контактов2
Количество полюсов2
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Кол-во норм разомкнутых - НО контактов0
Кол-во нормально замкнутых - НЗ контактов0
Степень защиты - IPIP20
Макс поперечное сечение проводника, мм²10
Диапазон рабочих температур, °C-25...40
Номин импульсное выдерживаемое напряжение, кВ4
Силовое разъединение - согл DIN VDE 0113Нет
Относительная влажность воздуха50% при 40°С
Номин отключающая способность, кА-
Вкл и откл способность, I на Ie3
Категория примененияАС-22В
Группа механического исполненияM1
С сигнальной лампой - индикаторомНет
Тип лампыНе применимо
Количество переключающих контактов2
Частота сети, Гц50
Напряжение постоянного тока на один полюс, В48
Ширина по количеству модульных расстояний2
Момент затяжки винтов контактных зажимов, нм1.2
Электр износостойкость, циклов10000
Номин кратковрем выдерж в течении 1 с ток Icw, А12
Угол возможного отклонения в рабочем положении, °90
Рабочее положениеВертикальное
ЦветСерый
Мех износостойкость, циклов30000

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1672
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008401171546060563167594606056316766
Вес брутто, кг0.1761.05612.672
Вес нетто, кг0.1761.05612.672
Объем, м^30.0002440.0015250.017568
Длина, см7.72256.5
Высота, см8.87.717.5
Ширина, см3.6923.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
