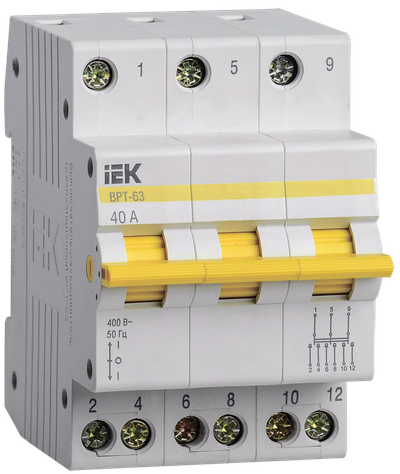

Выключатель-разъединитель трехпозиционный ВРТ-63 3P 40А IEK

Описание

Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Преимущества

  • Эффективное переключение электрических цепей.
  • Проведение тока в нормальном режиме.
  • Оперативное включение и выключение электрических цепей.
  • Три фиксированных положения рукоятки I-0-II.
  • Среднее положение рукоятки фиксирует нулевое положение контактов.
  • Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
  • Фирменный дизайн и гравировка логотипом боковых сторон.
Выключатель-разъединитель трехпозиционный ВРТ-63 3P 40А IEK

Технические характеристики

Тип включения или отключенияПереключатель на 2 направления
Номин ток, А40
Количество переключающих контактов3
Количество полюсов3
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Кол-во норм разомкнутых - НО контактов0
Кол-во нормально замкнутых - НЗ контактов0
Момент затяжки винтов контактных зажимов, нм1.2
Силовое разъединение - согл DIN VDE 0113Нет
Количество переключающих контактов3
Рабочее положениеВертикальное
Категория примененияАС-22В
Мех износостойкость, циклов30000
Напряжение постоянного тока на один полюс, В48
Ширина по количеству модульных расстояний3
С сигнальной лампой - индикаторомНет
Частота сети, Гц50
Номин импульсное выдерживаемое напряжение, кВ4
ЦветСерый
Тип лампыНе применимо
Номин отключающая способность, кА-
Относительная влажность воздуха50% при 40°С
Макс поперечное сечение проводника, мм²10
Диапазон рабочих температур, °C-25...40
Группа механического исполненияM1
Угол возможного отклонения в рабочем положении, °90
Номин кратковрем выдерж в течении 1 с ток Icw, А12
Электр износостойкость, циклов10000
Вкл и откл способность, I на Ie3
Степень защиты - IPIP20

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1448
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008401175346060563168344606056316841
Вес брутто, кг0.2380.95211.424
Вес нетто, кг0.2380.95211.424
Объем, м^30.0003330.0014740.015984
Длина, см7.72254.5
Высота, см87.718
Ширина, см5.48.724
Способ нанесения информацииНа изделиеНа коробкуНа стикер
