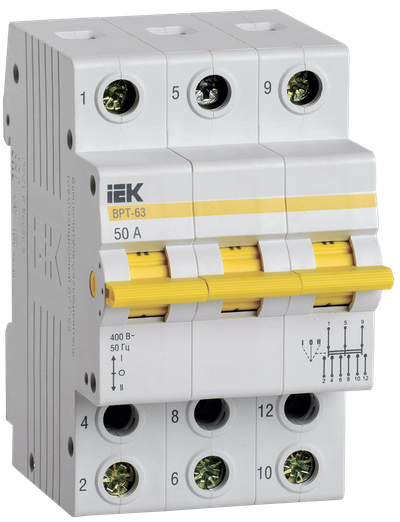

Выключатель-разъединитель трехпозиционный ВРТ-63 3P 50А IEK

Описание

Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Преимущества

  • Эффективное переключение электрических цепей.
  • Проведение тока в нормальном режиме.
  • Оперативное включение и выключение электрических цепей.
  • Три фиксированных положения рукоятки I-0-II.
  • Среднее положение рукоятки фиксирует нулевое положение контактов.
  • Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
  • Фирменный дизайн и гравировка логотипом боковых сторон.
Выключатель-разъединитель трехпозиционный ВРТ-63 3P 50А IEK

Технические характеристики

Тип включения или отключенияПереключатель на 2 направления
Номин ток, А50
Количество переключающих контактов3
Количество полюсов3
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Кол-во норм разомкнутых - НО контактов0
Кол-во нормально замкнутых - НЗ контактов0
Вкл и откл способность, I на Ie3
Степень защиты - IPIP20
Диапазон рабочих температур, °C-25...40
Напряжение постоянного тока на один полюс, В48
Ширина по количеству модульных расстояний3
ЦветСерый
Рабочее положениеВертикальное
С сигнальной лампой - индикаторомНет
Группа механического исполненияM1
Силовое разъединение - согл DIN VDE 0113Нет
Номин кратковрем выдерж в течении 1 с ток Icw, А12
Категория примененияАС-22В
Мех износостойкость, циклов30000
Номин отключающая способность, кА-
Макс поперечное сечение проводника, мм²10
Частота сети, Гц50
Момент затяжки винтов контактных зажимов, нм1.2
Количество переключающих контактов3
Электр износостойкость, циклов10000
Номин импульсное выдерживаемое напряжение, кВ4
Относительная влажность воздуха50% при 40°С
Тип лампыНе применимо
Угол возможного отклонения в рабочем положении, °90

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1448
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008401176046060563168584606056316865
Вес брутто, кг0.2631.05212.624
Вес нетто, кг0.2631.05212.624
Объем, м^30.0003660.00152460.017568
Длина, см7.72256.5
Высота, см8.87.717.5
Ширина, см5.4923.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
