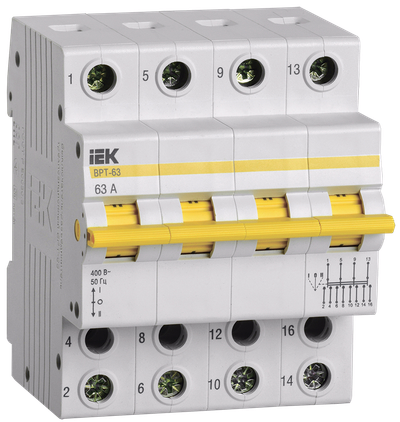

Выключатель-разъединитель трехпозиционный ВРТ-63 4P 63А IEK

Основные характеристики
Тип включения или отключения | Переключатель на 2 направления |
Номин ток, А | 63 |
Количество переключающих контактов | 4 |
Количество полюсов | 4 |
Номин раб напряжение, В | 400 |
Описание
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Эффективное переключение электрических цепей.
- Проведение тока в нормальном режиме.
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I-0-II.
- Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Фирменный дизайн и гравировка логотипом боковых сторон.

Технические характеристики
Тип включения или отключения | Переключатель на 2 направления |
Номин ток, А | 63 |
Количество переключающих контактов | 4 |
Количество полюсов | 4 |
Номин раб напряжение, В | 400 |
Тип напряжения | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 0 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Рабочее положение | Вертикальное |
Степень защиты - IP | IP20 |
Электр износостойкость, циклов | 10000 |
Вкл и откл способность, I на Ie | 3 |
Угол возможного отклонения в рабочем положении, ° | 90 |
Номин кратковрем выдерж в течении 1 с ток Icw, А | 12 |
Номин отключающая способность, кА | - |
Группа механического исполнения | M1 |
Цвет | Серый |
Силовое разъединение - согл DIN VDE 0113 | Нет |
Мех износостойкость, циклов | 30000 |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Количество переключающих контактов | 4 |
Напряжение постоянного тока на один полюс, В | 48 |
Ширина по количеству модульных расстояний | 4 |
Категория применения | АС-22В |
С сигнальной лампой - индикатором | Нет |
Макс поперечное сечение проводника, мм² | 10 |
Частота сети, Гц | 50 |
Диапазон рабочих температур, °C | -25...40 |
Тип лампы | Не применимо |
Момент затяжки винтов контактных зажимов, нм | 1.2 |
Относительная влажность воздуха | 50% при 40°С |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 36 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084011838 | 4606056316995 | 4606056317008 |
Вес брутто, кг | 0.35 | 1.05 | 12.6 |
Вес нетто, кг | 0.35 | 1.05 | 12.6 |
Объем, м^3 | 0.000488 | 0.001525 | 0.017568 |
Длина, см | 7.7 | 22 | 56.5 |
Высота, см | 8.8 | 7.7 | 17.5 |
Ширина, см | 7.2 | 9 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
