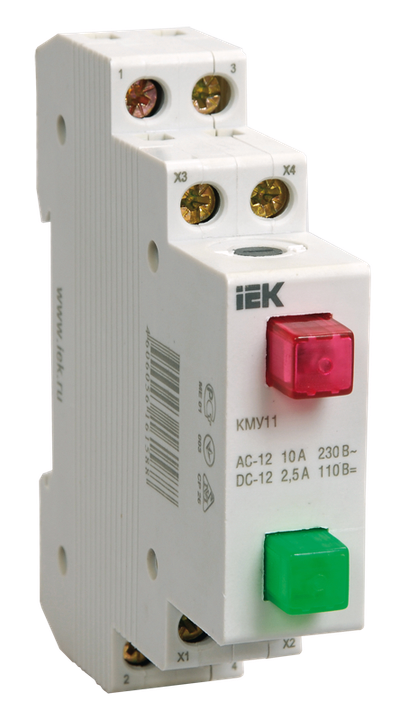

Кнопка управления модульная КМУ11 IEK

Артикул:

Основные характеристики

Номин ток, А	0,6 ... 10
Количество переключающих контактов	0
Цвет кнопки	Красный/зеленый
Количество нормально открытых контактов	1
Количество нормально закрытых контактов	1

Посмотреть все характеристики

Описание

Кнопки управления модульные типа КМУ-11 предназначены для оперативного управления магнитными пускателями (контакторами), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 230 В.

Срок службы:
10 лет
Гарантия:
7 лет

Основные документы

Посмотреть все документы

Преимущества

Область применения: элетрощитовое, промышленное, технологическое оборудование и объекты энергоснабжения.
Соответствует ГОСТ IEC 60947-5-1.

Технические характеристики

Номин ток, А	0,6 ... 10
Количество переключающих контактов	0
Цвет кнопки	Красный/зеленый
Количество нормально открытых контактов	1
Количество нормально закрытых контактов	1
Тип лампы	Неоновая лампа
Номин раб напряжение, В	230
Коммутируем ток, А	10
Кол-во нормально замкнутых - НЗ контактов	1
Кол-во норм разомкнутых - НО контактов	1
Напряжение лампы, В	230
Мех износостойкость, циклов	600000
Макс сечение входящего кабеля, мм²	6
Размер кнопки на передней панели, мм	5
Ширина по количеству модульных расстояний	1
Номин ток контактов при DC 24 В, А	10.0
Цоколь лампы	Не применимо
Цвет	Серый
Тип напряжения	Перемен./постоян. (AC/DC)
С сигнальной лампой - индикатором	Да
Температура эксплуатации, °C	-10...+40
Номин напряжение постоян тока - DC, В	110
Тип монтажа	EV004369
Номин ток контактов при AC 48 и 120 В, А	12.5
Номин ток контактов при AC 230 В, А	10.0
Количество переключающих контактов	0
Потребляемый ток лампы, мА	0,6
Номин ток контактов при DC 110 В, А	2.5
Монтажная глубина - ниши, мм	77
Номин ток контактов при DC 48 В, А	5.0
Степень защиты - IP	IP20
Электр износостойкость, циклов при AC	300000

Документация

Сертификаты
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 1.86 MB)
Схемы подключения
- Схема подключения (JPG, 1.93 MB)
Информационные материалы
- Презентация (PDF, 11.54 MB)
Дополнительные изображения
- Схема Подключения (JPG, 1.93 MB)
- Габаритный Чертеж (JPG, 1.96 MB)
Модели для проектировщиков

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	12	144
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056161588	4606056161595	4606056161601
Вес брутто, кг	0.086	1.037	12.45
Вес нетто, кг	0.11	1.32	15.84
Объем, м^3	0.000165	0.001656	0.023754
Длина, см	7.7	22.4	53.5
Высота, см	8.4	8.4	18.5
Ширина, см	1.8	8.8	24
Способ нанесения информации	На изделие	На коробку	На стикер
