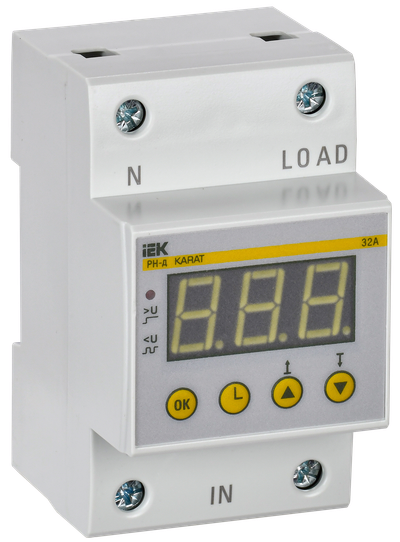

Реле напряжения РН-д однофазное 54мм 32А IEK
Артикул:
Основные характеристики
| Диапазон измеряемого напряжения №1, В | 120...210 |
| Диапазон измеряемого напряжения №2, В | 220...300 |
| Тип напряжения управления | Переменный (AC) |
| Номин напряжение, В | 220 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 220 |
Описание
Используются для автоматического выключения питания при выходе напряжения или тока за допустимые пределы. Электронная плата анализирует параметры и выводит их на дисплей. Пределы возможно регулировать самостоятельно с помощью простого кнопочного меню. Реле напряжения устанавливается в электрических щитах квартир, частных домов и небольших коммерческих объектов для защиты электрооборудования от повреждений, вызванных длительным повышением или понижением напряжения.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Индикация повышения, понижения напряжения.
- Задержка на включение и отключение.
- Независимый индикатор положения контактов.
- Насечки на контактных зажимах.
- Диапазон рабочих температур: от -20 до +55 °С.
Технические характеристики
| Диапазон измеряемого напряжения №1, В | 120...210 |
| Диапазон измеряемого напряжения №2, В | 220...300 |
| Тип напряжения управления | Переменный (AC) |
| Номин напряжение, В | 220 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 220 |
| Номин ток контактных групп при АС-1, А | 32 |
| Тип подключения | Винтовое соединение |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Ремонтопригодность | Нет |
| Количество переключающих контактов | 0 |
| Контроль мин напряжения при постоян токе | Нет |
| Ширина, мм | 54 |
| Тип измеряемого напряжения | Переменный (AC) |
| Функция гистерезиса трехфазного напряж | Нет |
| Степень защиты IP клеммы | IP00 |
| Контроль макс трехфазного напряжения | Нет |
| Выдержка времени, с | 5...600 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Контроль мин однофазного напряжения | Да |
| Номин напряжение питания цепи управ Us AC 60 Гц, В | 220 |
| Функция гистерезиса для напряж при пост токе | Нет |
| Гистерезис, процентов | 2 |
| Высота, мм | 90 |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Диапазон частоты питающего напряжения, Гц | 50/60 |
| Электр износостойкость, циклов | 5000 |
| Степень защиты IP лицевая панель | IP20 |
| Контроль макс напряжения при постоян токе | Нет |
| Степень загрязнения | 3 |
| Макс сечение многожил кабеля с наконечниками, мм² | 8 |
| Мех износостойкость, циклов | 100000 |
| Глубина, мм | 66 |
| Мин задержка на включение, с | 5.0 |
| Погрешность измерений, процентов | 1 |
| Макс задержка на включение, с | 600 |
| Функция гистерезиса однофазного напряж | Да |
| Макс сечение одножильного кабеля, мм² | 8 |
| Номин напряжение контактной группы, В | 220 |
| Температура эксплуатации, °C | -20...+55 |
| Контроль макс однофазного напряжения | Да |
| Контроль мин трехфазного напряжения | Нет |
| Со съемными зажимами | Нет |
| Индикатор срабатывания реле | Красный светодиод (R) |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056785593 | 4606056785609 |
| Вес брутто, кг | 0.196 | 9.8 |
| Вес нетто, кг | 0.191 | 9.55 |
| Объем, м^3 | 0.000555 | 0.02775 |
| Длина, см | 9.5 | 51 |
| Высота, см | 7.3 | 17 |
| Ширина, см | 5.8 | 32 |
| Способ нанесения информации | На коробку | На стикер |
