Таймер ТО47 освещения 16А 230В на DIN-рейку IEK

Артикул:

Основные характеристики

Функционал назначение или применение	Электромеханический
Напряжение питания, В	230
Тип питающего напряжения	Переменный (AC)
Номин коммутируем ток, А	16
Задержка выключения, мин	1-7

Посмотреть все характеристики

Описание

Таймеры освещения предназначены для автоматического включения и отключения освещения лестничной площадки, коридора или другого объекта в течение заданного диапазона времени (от 1 до 7 мин).

Таймер применяется в цепях освещения мощностью до 3,5 кВт и рассчитан на эксплуатацию с лампами накаливания и с галогенными лампами.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Посмотреть все документы

Преимущества

Установка заданного диапазона времени (от 1 до 7 мин).

Технические характеристики

Функционал назначение или применение	Электромеханический
Напряжение питания, В	230
Тип питающего напряжения	Переменный (AC)
Номин коммутируем ток, А	16
Задержка выключения, мин	1-7
Задержка на включение, с	< 1
Количество нормально открытых контактов	0
Количество нормально закрытых контактов	1
Количество переключающих контактов	0
Количество переключающих контактов	0
Управляющее напряжение 1, В	Переменный (AC)
Время работы	Периодический

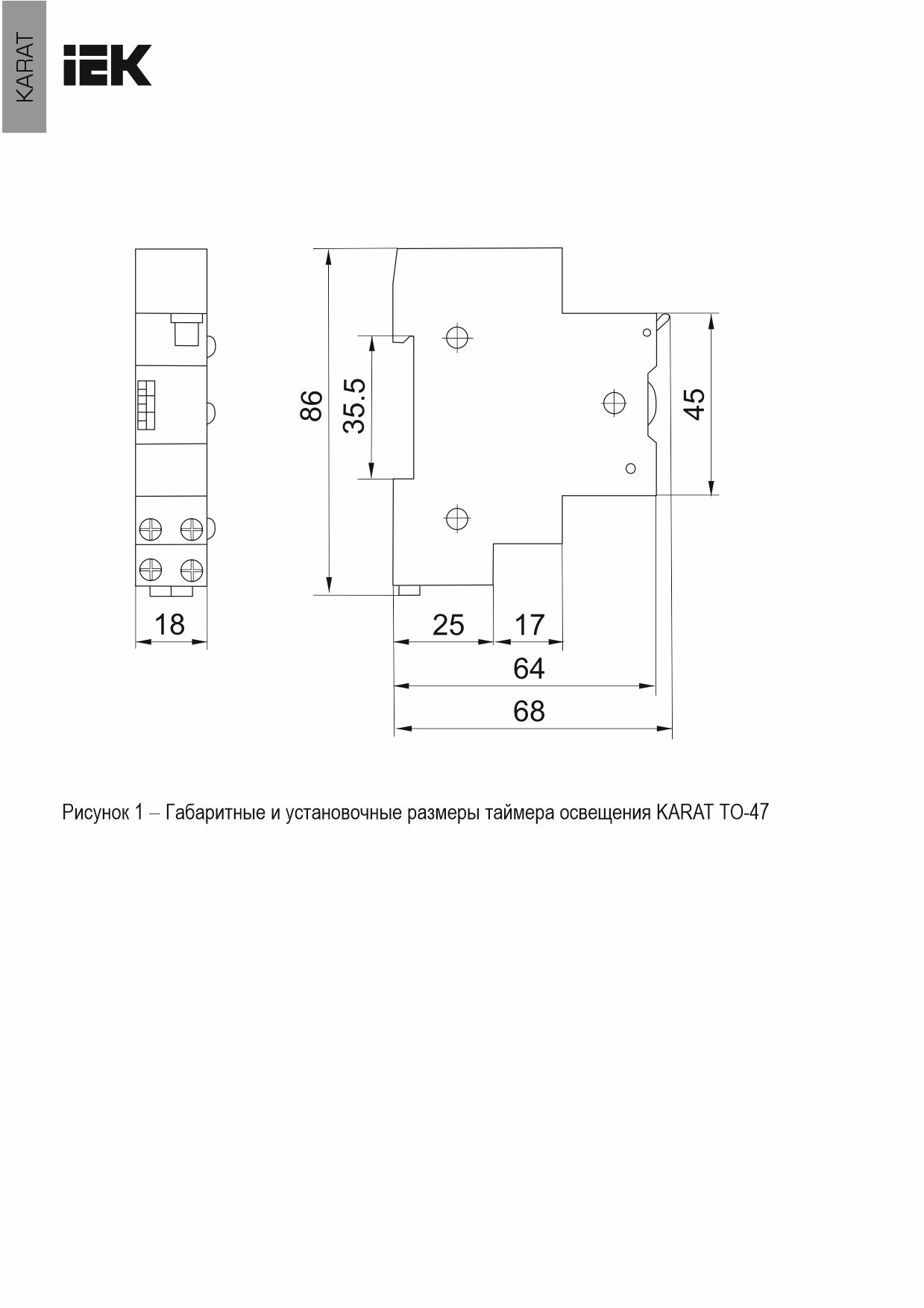

Монтажная глубина - ниши, мм	68
Схема подключения	4-проводная конфигурация
Шаг установки выдержки времени, мин	0,5
Мех износостойкость, млн циклов	10
Температура эксплуатации, °C	-25...+50
Ширина по количеству модульных расстояний, мм	1
Электр износостойкость, млн циклов	1
Климатическое исполнение	УХЛ4
Тип управляющего напряжения 1	Переменный (AC)
Номинальное напряжение цепи нагрузки, В	230
Класс защиты от поражения электрическим током	0
Выходной ток на внешнюю кнопку управ, мА	≤ 50
Предупреждение отключения	Нет
Степень защиты - IP	IP20
Частота, Гц	50
Макс мощность люминесц ламп, ВА	10
Высота, мм	86
Тип монтажа	На DIN рейку
Кол-во норм разомкнутых - НО контактов	0
Кол-во нормально замкнутых - НЗ контактов	1
Макс сечение входящего кабеля, мм²	0,75...4,0

Документация

Сертификаты
Паспорта и РЭ
- Руководство По Эксплуатации (PDF, 2.06 MB)

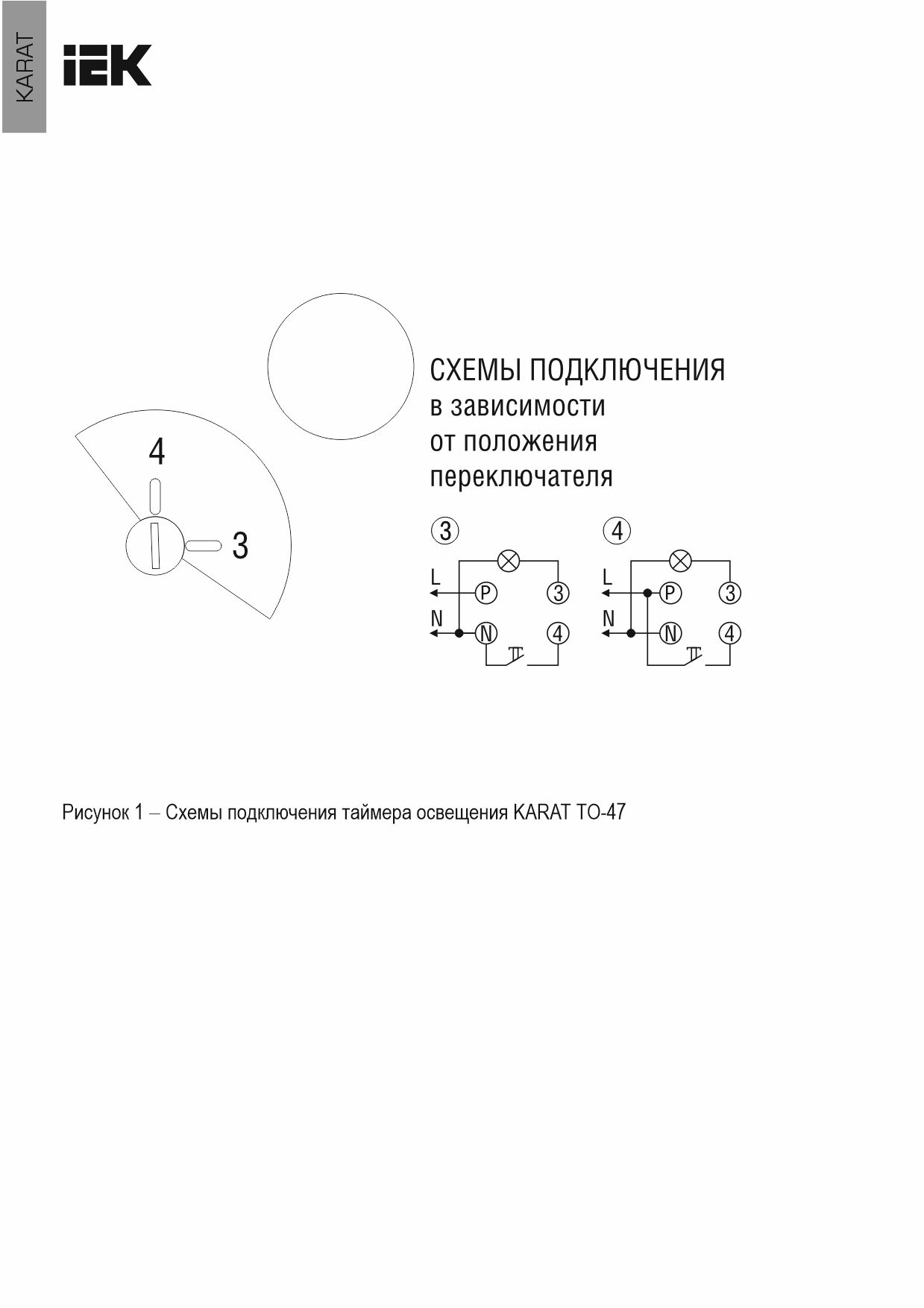

Схемы подключения
- Схема подключения (JPG, 2.04 MB)
Информационные материалы
- Презентация (PDF, 11.54 MB)
Дополнительные изображения
Модели для проектировщиков

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	200
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056116540	4606056116564
Вес брутто, кг	0.09	18
Вес нетто, кг	0.08	16.7
Объем, м^3	0.000194	0.03885
Длина, см	4.2	42
Высота, см	2.2	25
Ширина, см	3.6	37
Способ нанесения информации	На коробку	На стикер
