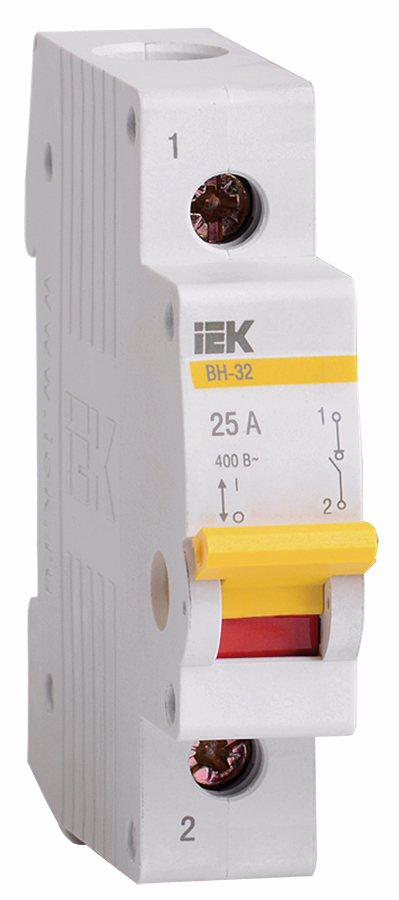

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 25А IEK

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 25А IEK

Артикул:

Основные характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	25
Количество переключающих контактов	0
Количество полюсов	1
Номин раб напряжение, В	230...400

Посмотреть все характеристики

Описание

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Срок службы:
15 лет
Гарантия:
5 лет

Основные документы

Посмотреть все документы

Преимущества

Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Технические характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	25
Количество переключающих контактов	0
Количество полюсов	1
Номин раб напряжение, В	230...400
Тип напряжения	Переменный (AC)
Кол-во норм разомкнутых - НО контактов	1
Кол-во нормально замкнутых - НЗ контактов	0
Рабочее положение	Вертикальное
Мех износостойкость, циклов	30000
Электр износостойкость, циклов	20000
Вкл и откл способность, I на Ie	3
Тип лампы	Не применимо
Номин импульсное выдерживаемое напряжение, кВ	6
Количество переключающих контактов	0
Силовое разъединение - согл DIN VDE 0113	Нет
Макс поперечное сечение проводника, мм²	35
Присоединительная способность контактных зажимов, мм²	4...35
Относительная влажность воздуха	50% при 40°С
Номин отключающая способность, кА	-
С сигнальной лампой - индикатором	Нет
Угол возможного отклонения в рабочем положении, °	90
Частота сети, Гц	50
Диапазон рабочих температур, °C	-40...50
Категория применения	AC-22 А
Цвет	Серый
Степень защиты - IP	IP20
Группа механического исполнения	M1
Ширина по количеству модульных расстояний	1

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	12	240
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056027013	4606056027020	4606056027037
Вес брутто, кг	0.077	1.06	18.499
Вес нетто, кг	0.077	0.924	18.48
Объем, м^3	0.000084	0.001455	0.02016
Длина, см	7.4	21.7	24.2
Высота, см	8	7.8	24.2
Ширина, см	1.8	8.6	34.5
Способ нанесения информации	На изделие	На коробку	На стикер
