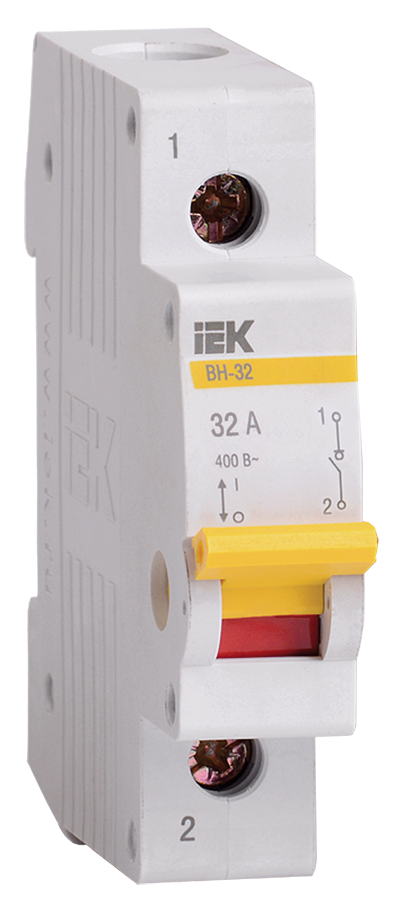

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 32А IEK

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 32А IEK

Видео

Артикул:

Основные характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	32
Количество переключающих контактов	0
Количество полюсов	1
Номин раб напряжение, В	230...400

Посмотреть все характеристики

Описание

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Срок службы:
15 лет
Гарантия:
5 лет

Основные документы

Посмотреть все документы

Преимущества

Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Технические характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	32
Количество переключающих контактов	0
Количество полюсов	1
Номин раб напряжение, В	230...400
Тип напряжения	Переменный (AC)
Кол-во норм разомкнутых - НО контактов	1
Кол-во нормально замкнутых - НЗ контактов	0
Ширина по количеству модульных расстояний	1
Электр износостойкость, циклов	20000
Номин импульсное выдерживаемое напряжение, кВ	6
Тип лампы	Не применимо
Цвет	Серый
Относительная влажность воздуха	50% при 40°С
Группа механического исполнения	M1
Частота сети, Гц	50
Рабочее положение	Вертикальное
Угол возможного отклонения в рабочем положении, °	90
Диапазон рабочих температур, °C	-40...50
С сигнальной лампой - индикатором	Нет
Степень защиты - IP	IP20
Мех износостойкость, циклов	30000
Категория применения	AC-22 А
Номин отключающая способность, кА	-
Количество переключающих контактов	0
Вкл и откл способность, I на Ie	3
Макс поперечное сечение проводника, мм²	35
Силовое разъединение - согл DIN VDE 0113	Нет
Присоединительная способность контактных зажимов, мм²	4...35

Документация

Сертификаты
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 1.46 MB)
Схемы подключения
- Схема подключения (JPG, 125.23 KB)
Информационные материалы
- Презентация (PDF, 11.54 MB)
Дополнительные изображения
Модели для проектировщиков

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	12	240
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056027044	4606056027051	4606056027068
Вес брутто, кг	0.077	0.925	18.499
Вес нетто, кг	0.08	0.96	19.2
Объем, м^3	0.000084	0.001008	0.02016
Длина, см	7.4	21.7	24.2
Высота, см	8	7.8	24.2
Ширина, см	1.8	8.6	34.5
Способ нанесения информации	На изделие	На коробку	На стикер
