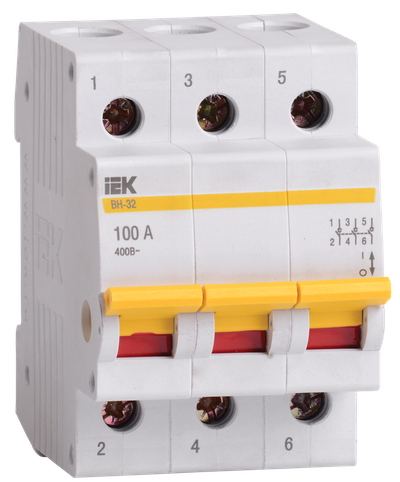

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 100А IEK

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 100А IEK

Видео

Артикул:

Основные характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	100
Количество переключающих контактов	0
Количество полюсов	3
Номин раб напряжение, В	400

Посмотреть все характеристики

Описание

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Основные документы

Посмотреть все документы

Преимущества

Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Технические характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	100
Количество переключающих контактов	0
Количество полюсов	3
Номин раб напряжение, В	400
Тип напряжения	Переменный (AC)
Кол-во норм разомкнутых - НО контактов	3
Кол-во нормально замкнутых - НЗ контактов	0
Номин отключающая способность, кА	-
Относительная влажность воздуха	50% при 40°С
Частота сети, Гц	50
С сигнальной лампой - индикатором	Нет
Номин импульсное выдерживаемое напряжение, кВ	6
Ширина по количеству модульных расстояний	3
Вкл и откл способность, I на Ie	3
Рабочее положение	Вертикальное
Диапазон рабочих температур, °C	-40...50
Присоединительная способность контактных зажимов, мм²	4...35
Категория применения	AC-22 А
Силовое разъединение - согл DIN VDE 0113	Нет
Степень защиты - IP	IP20
Цвет	Серый
Мех износостойкость, циклов	30000
Группа механического исполнения	M1
Макс поперечное сечение проводника, мм²	35
Угол возможного отклонения в рабочем положении, °	90
Тип лампы	Не применимо
Электр износостойкость, циклов	20000
Количество переключающих контактов	0

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	80
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056027495	4606056027501	4606056027518
Вес брутто, кг	0.233	0.93	18.6
Вес нетто, кг	0.24	0.96	19.2
Объем, м^3	0.000411	0.001644	0.03288
Длина, см	7.4	21.7	42
Высота, см	8	7.8	34
Ширина, см	5.4	7.8	23
Способ нанесения информации	На изделие	На коробку	На стикер
