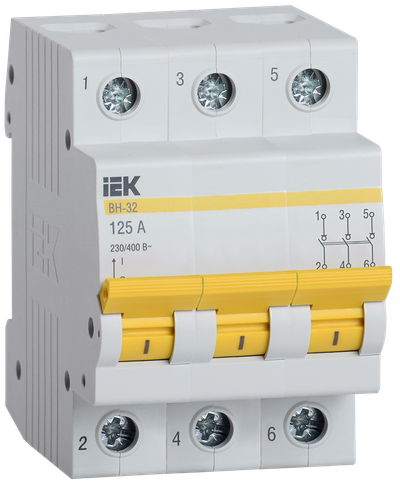

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 125А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 125 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
Описание
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 125 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Присоединительная способность контактных зажимов, мм² | 4...35 |
| Вкл и откл способность, I на Ie | 3 |
| Группа механического исполнения | M1 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Цвет | Серый |
| С сигнальной лампой - индикатором | Нет |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Тип лампы | Не применимо |
| Мех износостойкость, циклов | 30000 |
| Частота сети, Гц | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Диапазон рабочих температур, °C | -40...50 |
| Электр износостойкость, циклов | 20000 |
| Степень защиты - IP | IP20 |
| Категория применения | AC-22 А |
| Количество переключающих контактов | 0 |
| Рабочее положение | Вертикальное |
| Относительная влажность воздуха | 50% при 40°С |
| Номин отключающая способность, кА | - |
| Макс поперечное сечение проводника, мм² | 35 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 80 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056674002 | 4606056674019 | 4606056674026 |
| Вес брутто, кг | 0.253 | 1.01 | 20.2 |
| Вес нетто, кг | 0.23 | 0.92 | 18.4 |
| Объем, м^3 | 0.000433 | 0.001476 | 0.034673 |
| Длина, см | 7.4 | 22 | 45 |
| Высота, см | 8 | 8.6 | 33.5 |
| Ширина, см | 5.4 | 7.8 | 23 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
