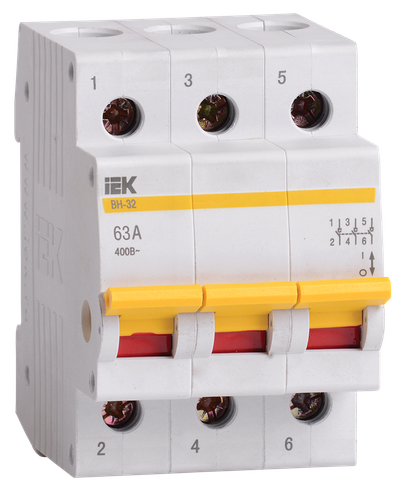

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 63А IEK

Основные характеристики
Тип включения или отключения | Выключатель-разъединитель нагрузки |
Номин ток, А | 63 |
Количество переключающих контактов | 0 |
Количество полюсов | 3 |
Номин раб напряжение, В | 400 |
Описание
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции
Технические характеристики
Тип включения или отключения | Выключатель-разъединитель нагрузки |
Номин ток, А | 63 |
Количество переключающих контактов | 0 |
Количество полюсов | 3 |
Номин раб напряжение, В | 400 |
Тип напряжения | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 3 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Группа механического исполнения | M1 |
Количество переключающих контактов | 0 |
Макс поперечное сечение проводника, мм² | 35 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Электр износостойкость, циклов | 20000 |
Цвет | Серый |
Вкл и откл способность, I на Ie | 3 |
Относительная влажность воздуха | 50% при 40°С |
Номин отключающая способность, кА | - |
С сигнальной лампой - индикатором | Нет |
Силовое разъединение - согл DIN VDE 0113 | Нет |
Категория применения | AC-22 А |
Мех износостойкость, циклов | 30000 |
Ширина по количеству модульных расстояний | 3 |
Диапазон рабочих температур, °C | -40...50 |
Присоединительная способность контактных зажимов, мм² | 4...35 |
Угол возможного отклонения в рабочем положении, ° | 90 |
Рабочее положение | Вертикальное |
Степень защиты - IP | IP20 |
Тип лампы | Не применимо |
Частота сети, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 804.96 KB)
Дополнительное фото продукта (JPG, 716.45 KB)
Дополнительное фото продукта (JPG, 1.01 MB)
Дополнительное фото продукта (JPG, 684.44 KB)
Дополнительное фото продукта (JPG, 705.62 KB)
Дополнительное фото продукта (JPG, 1.01 MB)
Дополнительное фото продукта (JPG, 825.31 KB)
Дополнительное фото продукта (JPG, 857.22 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Схема Подключения (JPG, 125.23 KB)
Габаритный Чертеж (JPG, 181.07 KB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 80 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056027464 | 4606056027471 | 4606056027488 |
Вес брутто, кг | 0.225 | 0.9 | 18 |
Вес нетто, кг | 0.24 | 0.96 | 19.2 |
Объем, м^3 | 0.000423 | 0.00132 | 0.033852 |
Длина, см | 7.4 | 21.7 | 43 |
Высота, см | 8 | 7.8 | 33.5 |
Ширина, см | 5.4 | 7.8 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
