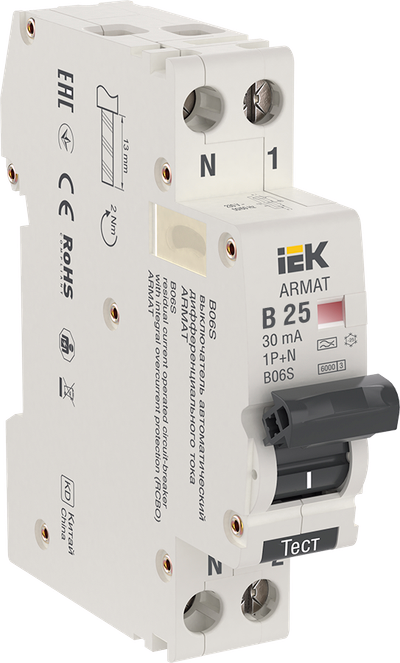

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP B25 30мА тип A (18мм) IEK
Артикул:
Основные характеристики
| Номин ток, А | 25 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 25 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | B |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Класс токоограничения | 3 |
| Наличие электромагнитного расцепителя | Да |
| Степень защиты - IP | IP20 |
| Тип монтажа | EV004369 |
| Наличие теплового расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 10 |
| Количество защищенных полюсов | 1 |
| Электрическая износостойкость, В-О | 10000 |
| Наличие электронного расцепителя | Нет |
| Монтажная глубина - ниши, мм | 76,2 |
| Защита от перенапряжения | Нет |
| Ширина по количеству модульных расстояний | 1 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Рабочий режим | Продолжительный |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Тип подключения | EV000415 |
| Частота | 50/60 Гц |
| Отключение нейтрали | Да |
| Тип расцепителя | IEK_V0000011 |
| Общ количество полюсов | 2 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Наличие дифференциального расцепителя | Да |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Механическая износостойкость, циклов В-О | 20000 |
| Температура эксплуатации, °C | -25...45 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171839 | 4610084171846 | 4610084171853 |
| Вес брутто, кг | 0.151 | 1.812 | 18.12 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000333 | 0.001604 | 0.03996 |
| Длина, см | 9.5 | 22.5 | 50.3 |
| Высота, см | 8.3 | 8.1 | 20.9 |
| Ширина, см | 2.5 | 8.8 | 38 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
