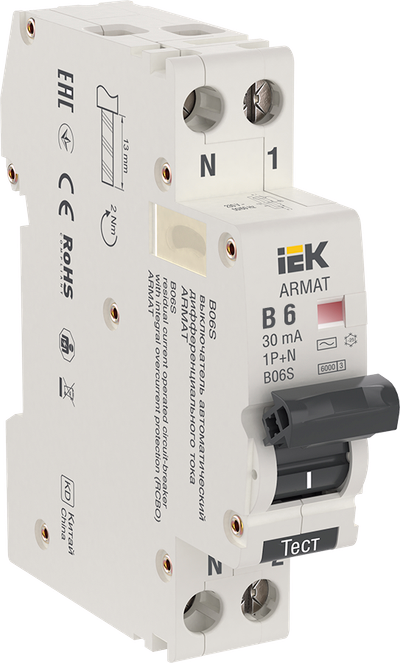

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP B6 30мА тип AC (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | B |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Макс сечение входящего кабеля, мм² | 10 |
| Наличие дифференциального расцепителя | Да |
| Тип расцепителя | IEK_V0000011 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Наличие электромагнитного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Механическая износостойкость, циклов В-О | 20000 |
| Электрическая износостойкость, В-О | 10000 |
| Температура эксплуатации, °C | -25...45 |
| Общ количество полюсов | 2 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Отключение нейтрали | Да |
| Номин неоткл дифференциальный ток, мА | 15 |
| Ширина по количеству модульных расстояний | 1 |
| Рабочий режим | Продолжительный |
| Тип подключения | EV000415 |
| Класс токоограничения | 3 |
| Тип монтажа | EV004369 |
| Наличие электронного расцепителя | Нет |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Степень защиты - IP | IP20 |
| Количество защищенных полюсов | 1 |
| Наличие теплового расцепителя | Да |
| Монтажная глубина - ниши, мм | 76,2 |
| Защита от перенапряжения | Нет |
| Частота | 50/60 Гц |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 481.76 KB)
Дополнительное фото продукта (JPG, 810.64 KB)
Дополнительное фото продукта (JPG, 293.02 KB)
Дополнительное фото продукта (JPG, 672.83 KB)
Дополнительное фото продукта (JPG, 607.80 KB)
Дополнительное фото продукта (JPG, 396.71 KB)
Дополнительное фото продукта (JPG, 905.04 KB)
Дополнительное фото продукта (JPG, 2.63 MB)
Дополнительное фото продукта (JPG, 860.83 KB)
Дополнительное фото продукта (JPG, 1.07 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171419 | 4610084171426 | 4610084171433 |
| Вес брутто, кг | 0.152 | 1.824 | 18.24 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000334 | 0.001604 | 0.04008 |
| Длина, см | 9.5 | 22.5 | 50.4 |
| Высота, см | 8.3 | 8.1 | 20.8 |
| Ширина, см | 2.5 | 8.8 | 38.2 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
