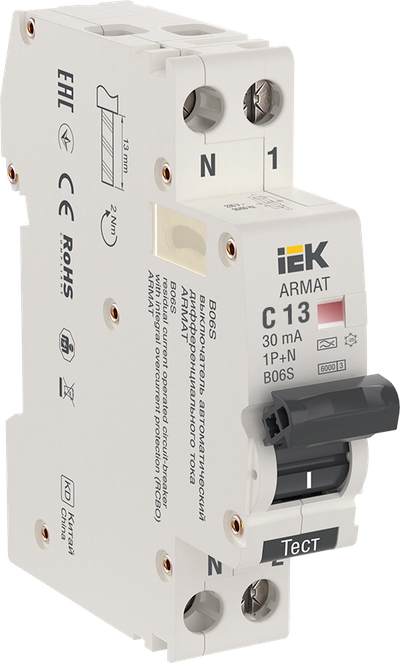

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C13 30мА тип A (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 13 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 13 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Наличие теплового расцепителя | Да |
| Номин неоткл дифференциальный ток, мА | 15 |
| Наличие электромагнитного расцепителя | Да |
| Температура эксплуатации, °C | -25...45 |
| Количество защищенных полюсов | 1 |
| Рабочий режим | Продолжительный |
| Степень защиты - IP | IP20 |
| Наличие электронного расцепителя | Нет |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Защита от перенапряжения | Нет |
| Макс сечение входящего кабеля, мм² | 10 |
| Механическая износостойкость, циклов В-О | 20000 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Общ количество полюсов | 2 |
| Монтажная глубина - ниши, мм | 76,2 |
| Тип расцепителя | Тепловой, электромагнитный |
| Ширина по количеству модульных расстояний | 1 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Тип монтажа | на DIN-рейку |
| Отключение нейтрали | Да |
| Частота | 50/60 Гц |
| Тип подключения | Винтовое соединение |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Наличие дифференциального расцепителя | Да |
| Класс токоограничения | 3 |
| Электрическая износостойкость, В-О | 10000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 535.04 KB)
Дополнительное фото продукта (JPG, 812.21 KB)
Дополнительное фото продукта (JPG, 347.55 KB)
Дополнительное фото продукта (JPG, 648.92 KB)
Дополнительное фото продукта (JPG, 674.50 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 853.35 KB)
Дополнительное фото продукта (JPG, 2.05 MB)
Дополнительное фото продукта (JPG, 857.35 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171297 | 4610084171303 | 4610084171310 |
| Вес брутто, кг | 0.149 | 1.788 | 17.88 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000339 | 0.003351 | 0.04068 |
| Длина, см | 10.4 | 36.4 | 51.9 |
| Высота, см | 2.8 | 9.3 | 21.2 |
| Ширина, см | 8.6 | 9.9 | 37 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
