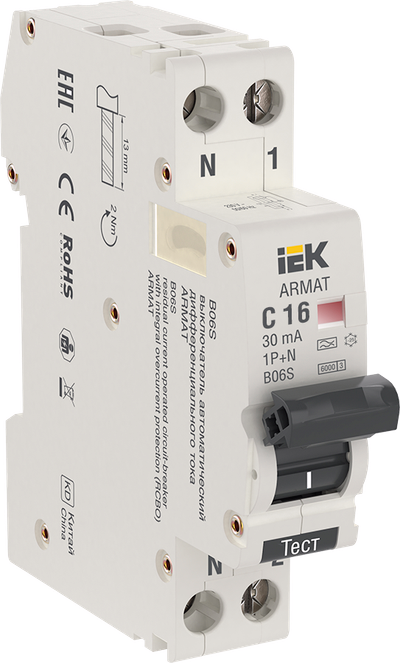

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C16 30мА тип A (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Номин неоткл дифференциальный ток, мА | 15 |
| Тип подключения | Винтовое соединение |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Защита от перенапряжения | Нет |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Класс токоограничения | 3 |
| Электрическая износостойкость, В-О | 10000 |
| Тип монтажа | на DIN-рейку |
| Количество защищенных полюсов | 1 |
| Наличие дифференциального расцепителя | Да |
| Тип расцепителя | Тепловой, электромагнитный |
| Температура эксплуатации, °C | -25...45 |
| Монтажная глубина - ниши, мм | 76,2 |
| Рабочий режим | Продолжительный |
| Общ количество полюсов | 2 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Макс сечение входящего кабеля, мм² | 10 |
| Степень защиты - IP | IP20 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Наличие электромагнитного расцепителя | Да |
| Частота | 50/60 Гц |
| Механическая износостойкость, циклов В-О | 20000 |
| Отключение нейтрали | Да |
| Наличие теплового расцепителя | Да |
| Ширина по количеству модульных расстояний | 1 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 497.76 KB)
Дополнительное фото продукта (JPG, 847.48 KB)
Дополнительное фото продукта (JPG, 293.01 KB)
Дополнительное фото продукта (JPG, 599.75 KB)
Дополнительное фото продукта (JPG, 642.79 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 876.47 KB)
Дополнительное фото продукта (JPG, 2.08 MB)
Дополнительное фото продукта (JPG, 861.53 KB)
Дополнительное фото продукта (JPG, 1.07 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171327 | 4610084171334 | 4610084171341 |
| Вес брутто, кг | 0.15 | 1.8 | 18 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000336 | 0.001604 | 0.04032 |
| Длина, см | 9.5 | 22.5 | 51.2 |
| Высота, см | 8.3 | 8.1 | 20.8 |
| Ширина, см | 2.5 | 8.8 | 37.8 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
