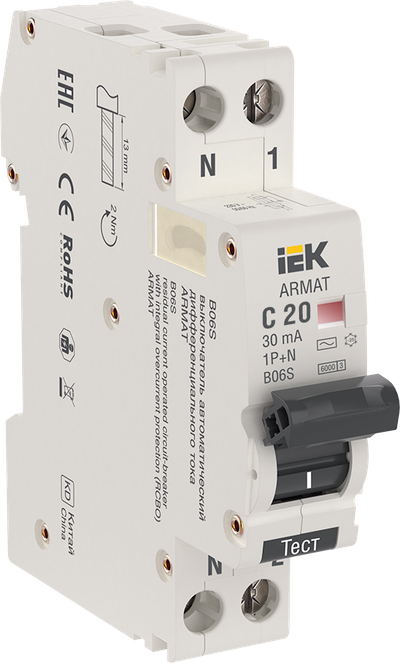

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C20 30мА тип AC (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 20 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 20 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Степень защиты - IP | IP20 |
| Класс токоограничения | 3 |
| Частота | 50/60 Гц |
| Монтажная глубина - ниши, мм | 76,2 |
| Защита от перенапряжения | Нет |
| Наличие теплового расцепителя | Да |
| Рабочий режим | Продолжительный |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Макс сечение входящего кабеля, мм² | 10 |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Механическая износостойкость, циклов В-О | 20000 |
| Электрическая износостойкость, В-О | 10000 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Ширина по количеству модульных расстояний | 1 |
| Количество защищенных полюсов | 1 |
| Наличие дифференциального расцепителя | Да |
| Общ количество полюсов | 2 |
| Тип расцепителя | Тепловой, электромагнитный |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Отключение нейтрали | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Тип подключения | Винтовое соединение |
| Тип монтажа | на DIN-рейку |
| Температура эксплуатации, °C | -25...45 |
| Наличие электронного расцепителя | Нет |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 508.42 KB)
Дополнительное фото продукта (JPG, 781.34 KB)
Дополнительное фото продукта (JPG, 293.02 KB)
Дополнительное фото продукта (JPG, 640.26 KB)
Дополнительное фото продукта (JPG, 486.18 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 843.91 KB)
Дополнительное фото продукта (JPG, 2.61 MB)
Дополнительное фото продукта (JPG, 858.10 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084120820 | 4610084185997 | 4610084139556 |
| Вес брутто, кг | 0.195 | 2.34 | 23.4 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
| Длина, см | 9.5 | 22.5 | 46 |
| Высота, см | 8.3 | 8.1 | 18 |
| Ширина, см | 2.6 | 8.8 | 24 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
