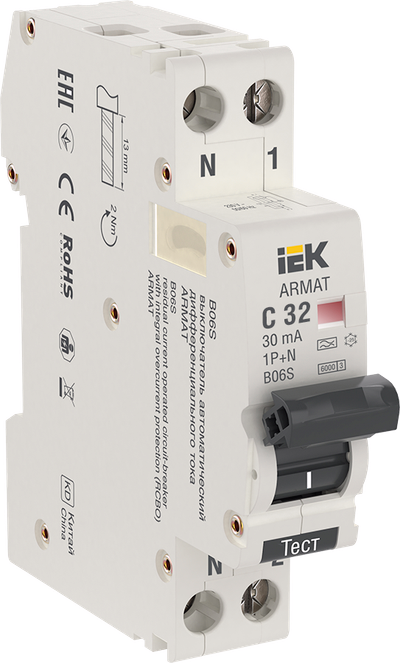

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C32 30мА тип A (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 32 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 32 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Тип монтажа | на DIN-рейку |
| Рабочий режим | Продолжительный |
| Тип подключения | Винтовое соединение |
| Отключение нейтрали | Да |
| Номинальная диф наибольшая вкл и откл способность, А | 6000 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Монтажная глубина - ниши, мм | 76,2 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Температура эксплуатации, °C | -25...45 |
| Ширина по количеству модульных расстояний | 1 |
| Наличие электронного расцепителя | Нет |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Наличие электромагнитного расцепителя | Да |
| Количество защищенных полюсов | 1 |
| Защита от перенапряжения | Нет |
| Степень защиты - IP | IP20 |
| Наличие теплового расцепителя | Да |
| Класс токоограничения | 3 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Общ количество полюсов | 2 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие дифференциального расцепителя | Да |
| Частота | 50/60 Гц |
| Макс сечение входящего кабеля, мм² | 10 |
| Механическая износостойкость, циклов В-О | 20000 |
| Электрическая износостойкость, В-О | 10000 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 593.48 KB)
Дополнительное фото продукта (JPG, 822.47 KB)
Дополнительное фото продукта (JPG, 542.70 KB)
Дополнительное фото продукта (JPG, 1.95 MB)
Дополнительное фото продукта (JPG, 696.47 KB)
Дополнительное фото продукта (JPG, 576.04 KB)
Дополнительное фото продукта (JPG, 892.56 KB)
Дополнительное фото продукта (JPG, 711.95 KB)
Дополнительное фото продукта (JPG, 1.52 MB)
Дополнительное фото продукта (JPG, 595.79 KB)
Дополнительное фото продукта (JPG, 1.26 MB)
Схема Подключения (JPG, 2.03 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084120929 | 4610084186048 | 4610084139600 |
| Вес брутто, кг | 0.195 | 2.34 | 23.4 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
| Длина, см | 9.5 | 22.5 | 46 |
| Высота, см | 8.3 | 8.1 | 18 |
| Ширина, см | 2.6 | 8.8 | 24 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
