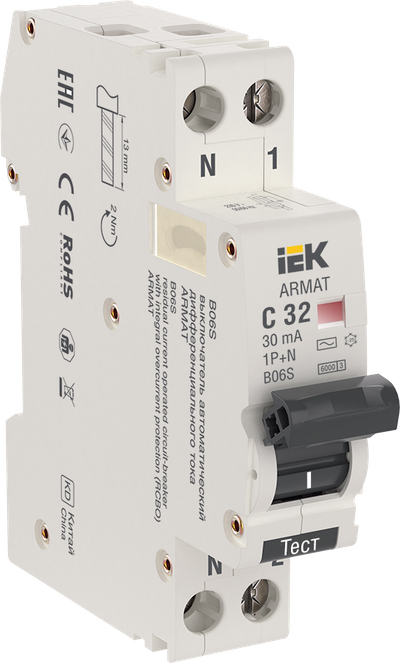

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C32 30мА тип AC (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 32 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 32 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Температура эксплуатации, °C | -25...45 |
| Тип подключения | Винтовое соединение |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Тип монтажа | на DIN-рейку |
| Макс сечение входящего кабеля, мм² | 10 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Ширина по количеству модульных расстояний | 1 |
| Степень защиты - IP | IP20 |
| Монтажная глубина - ниши, мм | 76,2 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие дифференциального расцепителя | Да |
| Общ количество полюсов | 2 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Наличие теплового расцепителя | Да |
| Класс токоограничения | 3 |
| Рабочий режим | Продолжительный |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Электрическая износостойкость, В-О | 10000 |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Количество защищенных полюсов | 1 |
| Отключение нейтрали | Да |
| Механическая износостойкость, циклов В-О | 20000 |
| Защита от перенапряжения | Нет |
| Частота | 50/60 Гц |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 524.69 KB)
Дополнительное фото продукта (JPG, 779.72 KB)
Дополнительное фото продукта (JPG, 293.02 KB)
Дополнительное фото продукта (JPG, 708.54 KB)
Дополнительное фото продукта (JPG, 668.54 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 826.72 KB)
Дополнительное фото продукта (JPG, 2.58 MB)
Дополнительное фото продукта (JPG, 876.96 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Схема Подключения (JPG, 2.03 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171204 | 4610084171211 | 4610084171228 |
| Вес брутто, кг | 0.195 | 2.34 | 23.4 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000169 | 0.001604 | 0.02028 |
| Длина, см | 9.5 | 22.5 | 47 |
| Высота, см | 8.3 | 8.1 | 18 |
| Ширина, см | 2.5 | 8.8 | 24 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
