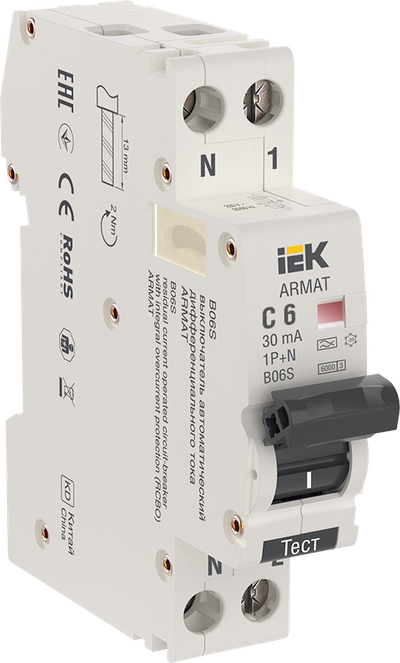

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C6 30мА тип A (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Частота | 50/60 Гц |
| Класс токоограничения | 3 |
| Защита от перенапряжения | Нет |
| Общ количество полюсов | 2 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Механическая износостойкость, циклов В-О | 20000 |
| Тип расцепителя | Тепловой, электромагнитный |
| Степень защиты - IP | IP20 |
| Количество защищенных полюсов | 1 |
| Отключение нейтрали | Да |
| Тип подключения | Винтовое соединение |
| Наличие теплового расцепителя | Да |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Тип монтажа | на DIN-рейку |
| Наличие электронного расцепителя | Нет |
| Ширина по количеству модульных расстояний | 1 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Макс сечение входящего кабеля, мм² | 10 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Температура эксплуатации, °C | -25...45 |
| Наличие электромагнитного расцепителя | Да |
| Электрическая износостойкость, В-О | 10000 |
| Наличие дифференциального расцепителя | Да |
| Рабочий режим | Продолжительный |
| Монтажная глубина - ниши, мм | 76,2 |
| Номинальная диф наибольшая вкл и откл способность, А | 6000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 510.98 KB)
Дополнительное фото продукта (JPG, 886.08 KB)
Дополнительное фото продукта (JPG, 293.02 KB)
Дополнительное фото продукта (JPG, 675.54 KB)
Дополнительное фото продукта (JPG, 694.08 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 908.76 KB)
Дополнительное фото продукта (JPG, 2.71 MB)
Дополнительное фото продукта (JPG, 863.98 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Схема Подключения (JPG, 2.03 MB)
Листовка (PDF, 1.63 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084171235 | 4610084171242 | 4610084171259 |
| Вес брутто, кг | 0.152 | 1.824 | 18.24 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000337 | 0.001604 | 0.04044 |
| Длина, см | 9.5 | 22.5 | 50.3 |
| Высота, см | 8.3 | 8.1 | 21.2 |
| Ширина, см | 2.5 | 8.8 | 37.9 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
