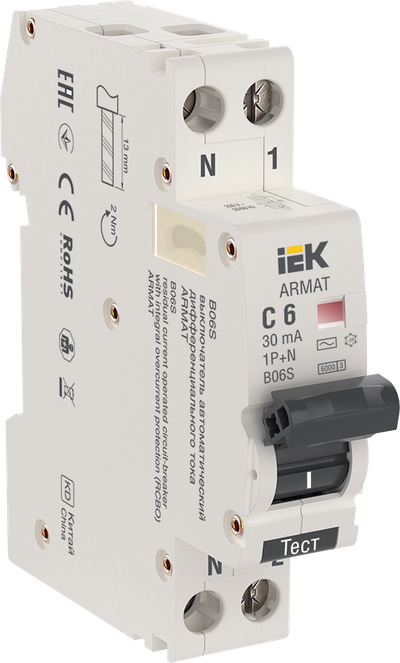

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C6 30мА тип AC (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 6 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Наличие теплового расцепителя | Да |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Частота | 50/60 Гц |
| Монтажная глубина - ниши, мм | 76,2 |
| Ширина по количеству модульных расстояний | 1 |
| Количество защищенных полюсов | 1 |
| Отключение нейтрали | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Степень защиты - IP | IP20 |
| Тип расцепителя | IEK_V0000011 |
| Макс сечение входящего кабеля, мм² | 10 |
| Наличие электромагнитного расцепителя | Да |
| Температура эксплуатации, °C | -25...45 |
| Наличие электронного расцепителя | Нет |
| Защита от перенапряжения | Нет |
| Общ количество полюсов | 2 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Электрическая износостойкость, В-О | 10000 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Тип монтажа | EV004369 |
| Тип подключения | EV000415 |
| Механическая износостойкость, циклов В-О | 20000 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Класс токоограничения | 3 |
| Рабочий режим | Продолжительный |
| Наличие дифференциального расцепителя | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 514.34 KB)
Дополнительное фото продукта (JPG, 872.27 KB)
Дополнительное фото продукта (JPG, 346.84 KB)
Дополнительное фото продукта (JPG, 674.47 KB)
Дополнительное фото продукта (JPG, 653.30 KB)
Дополнительное фото продукта (JPG, 437.42 KB)
Дополнительное фото продукта (JPG, 839.94 KB)
Дополнительное фото продукта (JPG, 2.48 MB)
Дополнительное фото продукта (JPG, 851.66 KB)
Дополнительное фото продукта (JPG, 1.07 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084120905 | 4610084186031 | 4610084139594 |
| Вес брутто, кг | 0.195 | 2.34 | 23.4 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
| Длина, см | 9.5 | 22.5 | 46 |
| Высота, см | 8.3 | 8.1 | 18 |
| Ширина, см | 2.6 | 8.8 | 24 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
