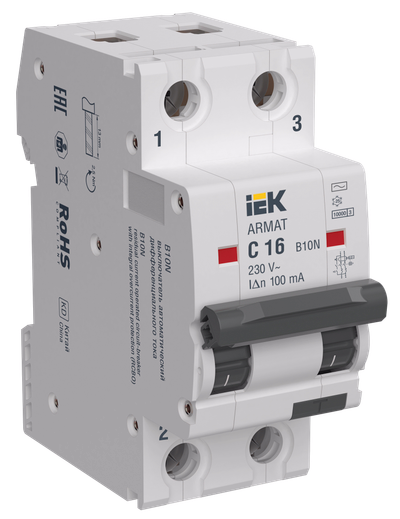

ARMAT Автоматический выключатель дифференциального тока B10N 2P C16 100мА тип AC IEK

Описание

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

  • 1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
  • 2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
  • 3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
  • 4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
  • 5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
  • 6. Подключение шинами PIN и FORK как сверху так и снизу устройства
ARMAT Автоматический выключатель дифференциального тока B10N 2P C16 100мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А16
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230
Ширина по количеству модульных расстояний2
Монтажная глубина - ниши, мм75,6
Температура эксплуатации, °C-25...55
Наличие дифференциального расцепителяДа
Количество защищенных полюсов2
Механическая износостойкость, циклов В-О20000
Номин неоткл дифференциальный ток, мА0,5IΔn
Частота50 Гц
Степень загрязнения2
Номин импульсное выдерживаемое напряжение, кВ4
Наличие теплового расцепителяДа
Класс токоограничения3
Момент затяжки винтов контактных зажимов, нм5
Наличие электронного расцепителяНет
Тип подключенияEV000415
Отключение нейтралиДа
Макс сечение входящего кабеля, мм²16
Тип монтажаEV004369
Отключающая способность по IEC 60947-2, кА10
Тип расцепителяIEK_V0000011
Отключающая способность по EN 60898, кА10
Степень защиты - IPIP20
Наличие электромагнитного расцепителяДа
Электрическая износостойкость, В-О10000
Рабочий режимПродолжительный
Общ количество полюсов2

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008477250046100847725174610084772524
Вес брутто, кг0.291.73717.372
Вес нетто, кг0.251.515
Объем, м^30.0005340.0032040.03204
Длина, см1026.852.7
Высота, см8.6920.9
Ширина, см4.410.129.1
Способ нанесения информацииНа стикерНа коробкуНа коробку
