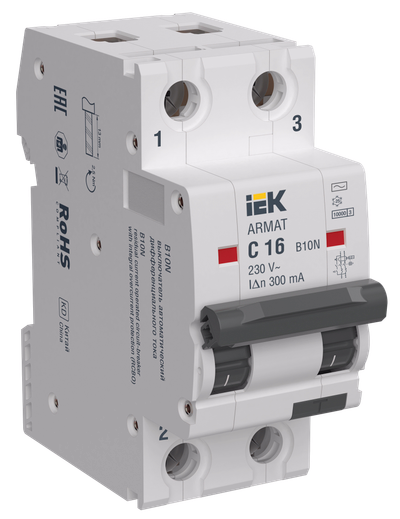

ARMAT Автоматический выключатель дифференциального тока B10N 2P C16 300мА тип AC IEK

Описание

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

  • 1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
  • 2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
  • 3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
  • 4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
  • 5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
  • 6. Подключение шинами PIN и FORK как сверху так и снизу устройства
ARMAT Автоматический выключатель дифференциального тока B10N 2P C16 300мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А16
Количество полюсов2
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230
Количество защищенных полюсов2
Класс токоограничения3
Макс сечение входящего кабеля, мм²16
Тип расцепителяIEK_V0000011
Температура эксплуатации, °C-25...55
Ширина по количеству модульных расстояний2
Монтажная глубина - ниши, мм75,6
Тип монтажаEV004369
Наличие электромагнитного расцепителяДа
Тип подключенияEV000415
Отключающая способность по EN 60898, кА10
Общ количество полюсов2
Частота50 Гц
Наличие электронного расцепителяНет
Степень защиты - IPIP20
Отключающая способность по IEC 60947-2, кА10
Электрическая износостойкость, В-О10000
Номин неоткл дифференциальный ток, мА0,5IΔn
Наличие теплового расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4
Отключение нейтралиДа
Рабочий режимПродолжительный
Момент затяжки винтов контактных зажимов, нм5
Степень загрязнения2
Механическая износостойкость, циклов В-О20000
Наличие дифференциального расцепителяДа

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008477253146100847725484610084772555
Вес брутто, кг0.31.818
Вес нетто, кг0.251.515
Объем, м^30.0003390.0024360.03021
Длина, см9.526.853
Высота, см8.3920
Ширина, см4.310.128.5
Способ нанесения информацииНа стикерНа коробкуНа коробку
