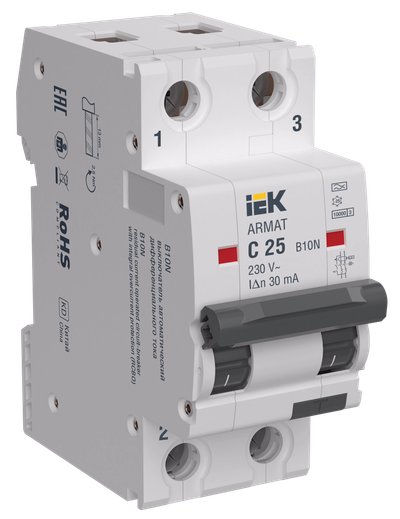

ARMAT Автоматический выключатель дифференциального тока B10N 2P C25 30мА тип A IEK

Описание

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

  • 1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
  • 2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
  • 3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
  • 4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
  • 5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
  • 6. Подключение шинами PIN и FORK как сверху так и снизу устройства
ARMAT Автоматический выключатель дифференциального тока B10N 2P C25 30мА тип A IEK

Особенности конструкции

Технические характеристики

Номин ток, А25
Количество полюсов2
Номин ток утечки, А0,03
Тип тока утечкиA
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В230
Тип напряжения Переменный (AC)
Номин импульсное выдерживаемое напряжение, кВ4
Отключение нейтралиДа
Наличие дифференциального расцепителяДа
Степень загрязнения2
Ширина по количеству модульных расстояний2
Момент затяжки винтов контактных зажимов, нм5
Наличие электромагнитного расцепителяДа
Тип монтажаEV004369
Класс токоограничения3
Количество защищенных полюсов2
Рабочий режимПродолжительный
Степень защиты - IPIP20
Наличие электронного расцепителяНет
Общ количество полюсов2
Механическая износостойкость, циклов В-О20000
Тип подключенияEV000415
Отключающая способность по EN 60898, кА10
Монтажная глубина - ниши, мм75,6
Макс сечение входящего кабеля, мм²16
Номин неоткл дифференциальный ток, мА0,5IΔn
Электрическая износостойкость, В-О10000
Отключающая способность по IEC 60947-2, кА10
Температура эксплуатации, °C-25...55
Наличие теплового расцепителяДа
Тип расцепителяIEK_V0000011
Частота50 Гц

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008477274646100847727534610084772760
Вес брутто, кг0.31.80318.026
Вес нетто, кг0.251.515
Объем, м^30.0005430.0032580.03258
Длина, см9.826.852.7
Высота, см7.5920.8
Ширина, см4.610.129.7
Способ нанесения информацииНа стикерНа коробкуНа коробку
