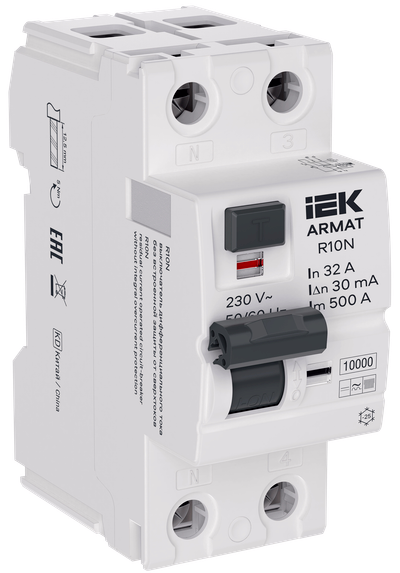

ARMAT Выключатель дифференциального тока R10N 2P 32А 30мА тип B IEK
Основные характеристики
| Номинальный ток, А | 32 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | B |
| Селективная защита | Нет |
Описание
Выключатели дифференциального тока R10N типа B серии ARMAT предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50/60 Гц. ВДТ типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока. Дифференциальный ток с высокочастотной составляющей может возникать в оборудовании с преобразователями на полупроводниках. ВДТ с характеристиками срабатывания АС и А не могут обеспечить комплексную защиту в системах с преобразователями на полупроводниках, комплексная защита может быть обеспечена только с помощью ВДТ с характеристикой срабатывания типа В. Преобразователи на полупроводниках встречаются в медицинском оборудовании (различные виды томографов, рентгеновские аппараты и т.д.), зарядных станциях, фотоэлектрических преобразователях, источниках бесперебойного питания, преобразователях частоты.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- ВДТ R10N типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока;
- ВДТ R10N типа В функционально не зависят от напряжения питания (электромеханический тип ВДТ), что гарантирует работу даже в случае отгарания нейтрального проводника;
- Конструкция ВДТ R10N типа В обеспечивает возможность подключения шинами типа PIN и FORK;
- ВДТ R10N типа В оснащены индиактором положения контактной группы, который позволяет определить действительное положение контактной группы в любой момент времени;
- ВДТ R10N типа В оснащены индикатором срабатывания по дифференциальному току, который позволяет оперативно определить причину срабатывания ВДТ;
- Конструкция ВДТ обеспечивает совместимость с дополнительными устройствами AUX ARMAT;
- Конструкция ВДТ обеспечивает совместимость с выносной рукояткой RHN ARMAT. В конструкции выносной рукоятки RHN ARMAT реализован исполнительный тестирующий механизм, который дублирует функци. кнопки "Тест" ВДТ.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 32 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | B |
| Селективная защита | Нет |
| Номин ток, А | 32 |
| Номинальное рабочее напряжение, В | 230 |
| Ширина по количеству модульных расстояний | 2 |
| откл способность при коротком замыкании-Icw, кА | 10 |
| Тип монтажа | На DIN-рейку |
| Номин раб напряжение, В | 230 |
| Импульсная прочность, кА | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084957617 | 4610084957631 | 4610084957655 |
| Вес брутто, кг | 0.24 | 1.46 | 15.2 |
| Вес нетто, кг | 0.22 | 1.32 | 13.2 |
| Объем, м^3 | 0.000339 | 0.002436 | 0.03021 |
| Длина, см | 9.5 | 26.8 | 53 |
| Высота, см | 8.3 | 9 | 20 |
| Ширина, см | 4.3 | 10.1 | 28.5 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
