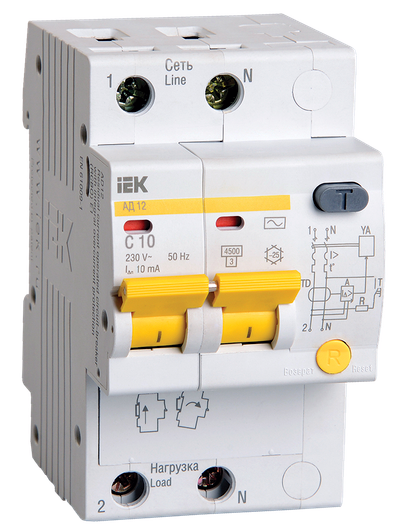

KARAT Дифференциальный автомат АД12 2P 10А 10мА тип AC IEK

KARAT Дифференциальный автомат АД12 2P 10А 10мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А10
Количество полюсов2
Номин ток утечки, А0,01
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД12 2P 10А 10мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А10
Количество полюсов2
Номин ток утечки, А0,01
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В230
Тип напряжения Переменный (AC)
Отключающая способность по IEC 60947-2, кА4,5
Наличие электромагнитного расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4
Степень защиты - IPIP20
Наличие теплового расцепителяДа
Тип расцепителяIEK_V0000011
Отключение нейтралиДа
Тип подключенияEV000415
Общ количество полюсов2
Монтажная глубина - ниши, мм72,1
Отключающая способность по EN 60898, кА4,5
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²35
Частота50 Гц
Количество защищенных полюсов2
Ширина по количеству модульных расстояний3
Наличие дифференциального расцепителяДа
Тип монтажаEV004369

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1540
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602815746060560281644606056028171
    Вес брутто, кг0.2691.34510.76
    Вес нетто, кг0.261.311.2
    Объем, м^30.0005760.0022960.023033
    Длина, см5.52818.5
    Высота, см7.68.241.5
    Ширина, см9.61030
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
