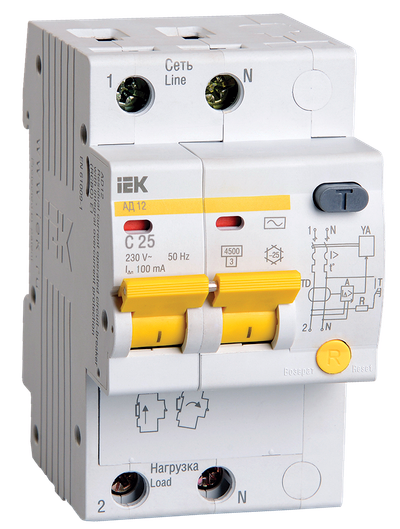

KARAT Дифференциальный автомат АД12 2P 25А 100мА тип AC IEK

KARAT Дифференциальный автомат АД12 2P 25А 100мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А25
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД12 2P 25А 100мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А25
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230
Наличие электромагнитного расцепителяДа
Тип расцепителяIEK_V0000011
Отключение нейтралиДа
Отключающая способность по IEC 60947-2, кА4,5
Тип подключенияEV000415
Макс сечение входящего кабеля, мм²35
Степень защиты - IPIP20
Монтажная глубина - ниши, мм72,1
Ширина по количеству модульных расстояний3
Количество защищенных полюсов2
Частота50 Гц
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение, кВ4
Наличие дифференциального расцепителяДа
Наличие теплового расцепителяДа
Отключающая способность по EN 60898, кА4,5
Тип монтажаEV004369
Общ количество полюсов2

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1540
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602845446060560284614606056028478
    Вес брутто, кг0.3681.8414.72
    Вес нетто, кг0.261.311.2
    Объем, м^30.0005820.002910.02328
    Длина, см5.52835
    Высота, см7.68.235
    Ширина, см9.61019
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
