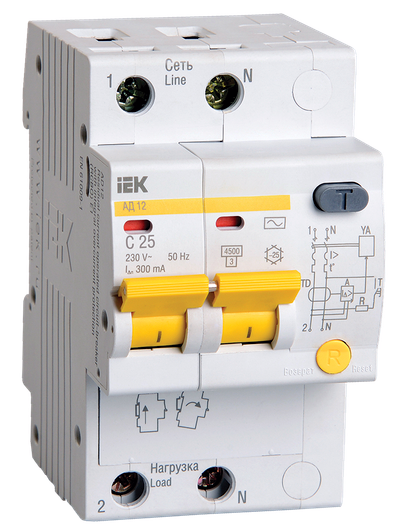

KARAT Дифференциальный автомат АД12 2P 25А 300мА тип AC IEK

KARAT Дифференциальный автомат АД12 2P 25А 300мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А25
Количество полюсов2
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД12 2P 25А 300мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А25
Количество полюсов2
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В230
Тип напряжения Переменный (AC)
Наличие электромагнитного расцепителяДа
Ширина по количеству модульных расстояний3
Тип расцепителяIEK_V0000011
Общ количество полюсов2
Количество защищенных полюсов2
Отключающая способность по EN 60898, кА4,5
Монтажная глубина - ниши, мм72,1
Макс сечение входящего кабеля, мм²35
Наличие дифференциального расцепителяДа
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение, кВ4
Отключающая способность по IEC 60947-2, кА4,5
Отключение нейтралиДа
Наличие теплового расцепителяДа
Тип монтажаEV004369
Степень защиты - IPIP20
Тип подключенияEV000415
Частота50 Гц

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1540
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602839346060560284094606056028416
    Вес брутто, кг0.3581.78814.3
    Вес нетто, кг0.261.310.4
    Объем, м^30.0005820.002910.02328
    Длина, см5.52835
    Высота, см7.68.235
    Ширина, см9.61019
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
