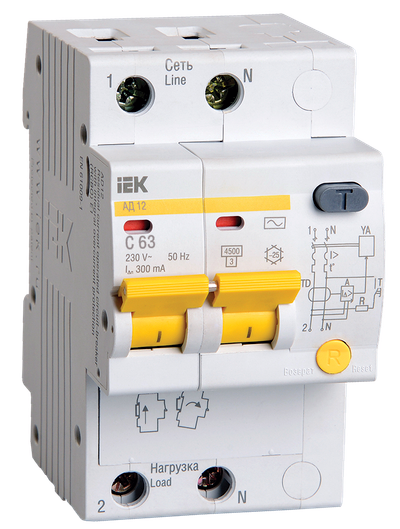

KARAT Дифференциальный автомат АД12 2P 63А 300мА тип AC IEK

Основные характеристики
Номин ток, А | 63 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,3 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Возможность одновременного двойного присоединения шиной или гибким проводником.
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.

Особенности конструкции
Технические характеристики
Номин ток, А | 63 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,3 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 230 |
Тип подключения | EV000415 |
Тип монтажа | EV004369 |
Количество защищенных полюсов | 2 |
Наличие электромагнитного расцепителя | Да |
Отключающая способность по IEC 60947-2, кА | 4,5 |
Тип расцепителя | IEK_V0000011 |
Отключающая способность по EN 60898, кА | 4,5 |
Общ количество полюсов | 2 |
Частота | 50 Гц |
Степень защиты - IP | IP20 |
Ширина по количеству модульных расстояний | 3 |
Макс сечение входящего кабеля, мм² | 35 |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Монтажная глубина - ниши, мм | 72,1 |
Наличие теплового расцепителя | Да |
Наличие электронного расцепителя | Нет |
Отключение нейтрали | Да |
Наличие дифференциального расцепителя | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 790.93 KB)
Дополнительное фото продукта (JPG, 881.46 KB)
Дополнительное фото продукта (JPG, 883.68 KB)
Дополнительное фото продукта (JPG, 574.97 KB)
Дополнительное фото продукта (JPG, 927.40 KB)
Дополнительное фото продукта (JPG, 1.02 MB)
Дополнительное фото продукта (JPG, 1.66 MB)
Дополнительное фото продукта (JPG, 875.19 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 2.01 MB)
Габаритный Чертеж (JPG, 2.31 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 32 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056028812 | 4606056028829 | 4606056028836 |
Вес брутто, кг | 0.392 | 1.569 | 12.55 |
Вес нетто, кг | 0.26 | 1.04 | 11.2 |
Объем, м^3 | 0.000589 | 0.002356 | 0.018848 |
Длина, см | 5.5 | 22.5 | 31.5 |
Высота, см | 7.6 | 8.2 | 31.5 |
Ширина, см | 9.6 | 10 | 19 |
Способ нанесения информации | На коробку | На коробку | На стикер |
