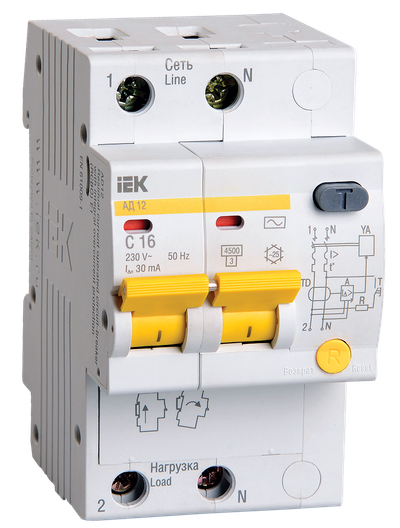

KARAT Дифференциальный автомат АД12 2P В16А 30мА тип AC IEK

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД12 2P В16А 30мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А16
Количество полюсов2
Номин ток утечки, А0,03
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаB
Номин раб напряжение, В230
Тип напряжения Переменный (AC)
Макс сечение входящего кабеля, мм²35
Наличие электромагнитного расцепителяДа
Монтажная глубина - ниши, мм72,1
Ширина по количеству модульных расстояний3
Отключение нейтралиДа
Степень защиты - IPIP20
Тип подключенияEV000415
Наличие дифференциального расцепителяДа
Общ количество полюсов2
Тип расцепителяIEK_V0000011
Частота50 Гц
Количество защищенных полюсов2
Отключающая способность по IEC 60947-2, кА4,5
Тип монтажаEV004369
Отключающая способность по EN 60898, кА4,5
Наличие электронного расцепителяНет
Наличие теплового расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1540
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605611046346060561104704606056110487
    Вес брутто, кг0.2711.35510.84
    Вес нетто, кг0.261.311.2
    Объем, м^30.000560.0022960.02241
    Длина, см5.52830
    Высота, см7.68.218
    Ширина, см9.61041.5
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
