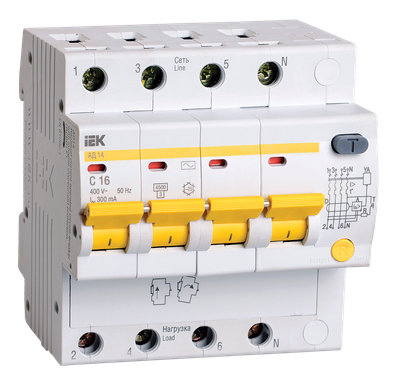

KARAT Дифференциальный автомат АД14 4P 16А 300мА тип AC IEK

KARAT Дифференциальный автомат АД14 4P 16А 300мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А16
Количество полюсов4
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД14 4P 16А 300мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А16
Количество полюсов4
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230/400
Наличие дифференциального расцепителяДа
Общ количество полюсов4
Наличие электронного расцепителяНет
Отключение нейтралиДа
Тип подключенияEV000415
Тип расцепителяIEK_V0000011
Номин импульсное выдерживаемое напряжение, кВ4
Наличие электромагнитного расцепителяДа
Монтажная глубина - ниши, мм72,1
Количество защищенных полюсов4
Отключающая способность по EN 60898, кА4,5
Тип монтажаEV004369
Отключающая способность по IEC 60947-2, кА4,5
Макс сечение входящего кабеля, мм²35
Ширина по количеству модульных расстояний4,9
Степень защиты - IPIP20
Частота50 Гц
Наличие теплового расцепителяДа

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1324
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602902446060560290314606056029048
    Вес брутто, кг0.4861.45811.664
    Вес нетто, кг0.310.937.92
    Объем, м^30.0010270.0030810.024648
    Длина, см10.429.443.4
    Высота, см7.88.518.8
    Ширина, см9.710.330.2
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
