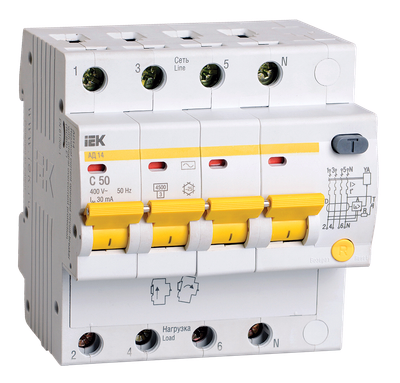

KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK

KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK0
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK1
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK2
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK3
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK4
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK5
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK6
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK7
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK8
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK9
  • KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK10
Артикул:

Основные характеристики

Номин ток, А50
Количество полюсов4
Номин ток утечки, А0,03
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Быстродействующие защитные выключатели обеспечивают: в исполнении с уставками срабатывания 10 и 30 мА: - защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; в исполнении с уставками срабатывания 100 и 300 мА: – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М). В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД14 4P 50А 30мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А50
Количество полюсов4
Номин ток утечки, А0,03
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230/400
Ширина по количеству модульных расстояний4,9
Степень защиты - IPIP20
Отключение нейтралиДа
Монтажная глубина - ниши, мм72,1
Количество защищенных полюсов4
Макс сечение входящего кабеля, мм²35
Тип подключенияВинтовое соединение
Отключающая способность по IEC 60947-2, кА4,5
Общ количество полюсов4
Номинальная диф наибольшая вкл и откл способность, А4500
Наличие электронного расцепителяНет
Наличие электромагнитного расцепителяДа
Отключающая способность по EN 60898, кА4,5
Тип расцепителяТепловой, электромагнитный
Наличие теплового расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4
Тип монтажана DIN-рейку
Наличие дифференциального расцепителяДа
Частота50 Гц

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1324
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605602938346060560293904606056029406
Вес брутто, кг0.6962.08816.704
Вес нетто, кг0.310.937.92
Объем, м^30.0013970.0041910.033528
Длина, см9.12842
Высота, см7.68.242
Ширина, см9.61019
Способ нанесения информацииНа коробкуНа коробкуНа стикер
