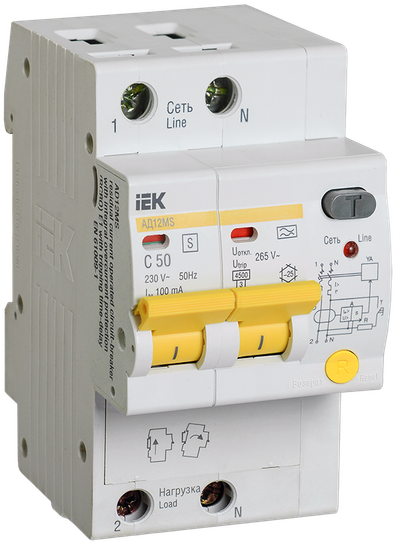

KARAT Дифференциальный автомат АД12MS 2P 50А 100мА тип A IEK

KARAT Дифференциальный автомат АД12MS 2P 50А 100мА тип A IEK

Видео

Артикул:

Основные характеристики

Номин ток, А	50
Количество полюсов	2
Номин ток утечки, А	0,1
Тип тока утечки	A
Отключающая способность, кА	4.5

Посмотреть все характеристики

Описание

Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Посмотреть все документы

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Встроенная защита от длительных перенапряжений сети.
Стандартное присоединение нагрузки и двойное присоединение сети.
Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
Компактная энергоэффективная конструкция - экономия места в щите.
Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
Быстрый монтаж/демонтаж без использования инструментов.

Особенности конструкции

Технические характеристики

Номин ток, А	50
Количество полюсов	2
Номин ток утечки, А	0,1
Тип тока утечки	A
Отключающая способность, кА	4.5
Характеристика срабатывания - кривая тока	C
Номин раб напряжение, В	230
Тип напряжения	Переменный (AC)
Номин импульсное выдерживаемое напряжение, кВ	4
Макс сечение входящего кабеля, мм²	35
Общ количество полюсов	2
Тип подключения	EV000415
Ширина по количеству модульных расстояний	3
Наличие теплового расцепителя	Да
Отключающая способность по IEC 60947-2, кА	4,5
Наличие электронного расцепителя	Нет
Частота	50 Гц
Количество защищенных полюсов	2
Тип монтажа	EV004369
Степень защиты - IP	IP20
Наличие дифференциального расцепителя	Нет
Тип расцепителя	IEK_V0000011
Отключающая способность по EN 60898, кА	4,5
Наличие электромагнитного расцепителя	Да
Отключение нейтрали	Да

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	5	40
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056471489	4606056471496	4606056471502
Вес брутто, кг	0.29	1.45	11.6
Вес нетто, кг	0.26	1.3	10.7
Объем, м^3	0.000613	0.002296	0.02451
Длина, см	5.5	28	43
Высота, см	7.6	8.2	19
Ширина, см	9.6	10	30
Способ нанесения информации	На коробку	На коробку	На стикер
