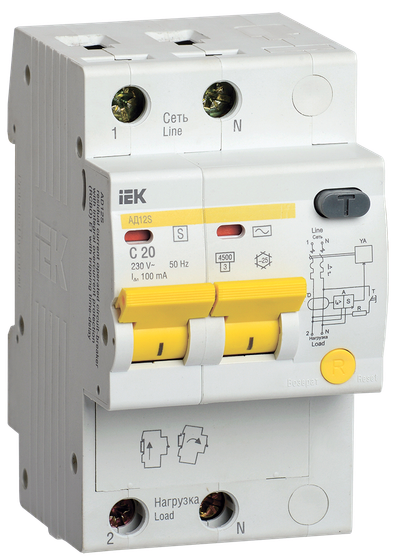

KARAT Дифференциальный автомат АД12S 2P 20А 100мА тип AC IEK

KARAT Дифференциальный автомат АД12S 2P 20А 100мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А20
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока. Дифференциальные автоматы АД12S обеспечивают: - защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - защиту от возгорания изоляции токоведущих частей при возникновении тока утечки; - защиту от перегрузки и короткого замыкания. В аппаратах предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
  • Наличие индикатора положения контактов.
  • Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
  • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
  • Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
  • Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
  • Удобный монтаж/демонтаж без использования инструментов.
KARAT Дифференциальный автомат АД12S 2P 20А 100мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А20
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230
Макс сечение входящего кабеля, мм²35
Количество защищенных полюсов2
Общ количество полюсов2
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Тип подключенияEV000415
Номин импульсное выдерживаемое напряжение, кВ4
Частота50 Гц
Тип монтажаEV004369
Тип расцепителяIEK_V0000011
Наличие электронного расцепителяНет
Отключающая способность по EN 60898, кА4,5
Степень защиты - IPIP20
Отключение нейтралиДа
Ширина по количеству модульных расстояний3
Наличие электромагнитного расцепителяДа
Отключающая способность по IEC 60947-2, кА4,5

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1540
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605647088846060564708954606056470901
    Вес брутто, кг0.2851.42511.4
    Вес нетто, кг0.261.310.7
    Объем, м^30.0005990.0022960.02394
    Длина, см5.52842
    Высота, см7.68.219
    Ширина, см9.61030
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
