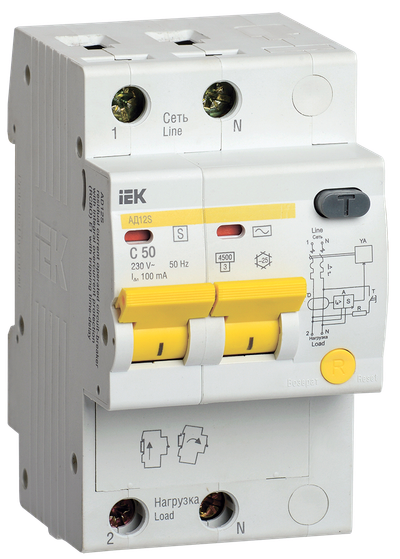

KARAT Дифференциальный автомат АД12S 2P 50А 100мА тип AC IEK

KARAT Дифференциальный автомат АД12S 2P 50А 100мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А50
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока. Дифференциальные автоматы АД12S обеспечивают: - защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - защиту от возгорания изоляции токоведущих частей при возникновении тока утечки; - защиту от перегрузки и короткого замыкания. В аппаратах предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
  • Наличие индикатора положения контактов.
  • Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
  • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
  • Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
  • Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
  • Удобный монтаж/демонтаж без использования инструментов.
KARAT Дифференциальный автомат АД12S 2P 50А 100мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А50
Количество полюсов2
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В230
Тип напряжения Переменный (AC)
Тип подключенияВинтовое соединение
Общ количество полюсов2
Наличие теплового расцепителяДа
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²35
Тип расцепителяТепловой, электромагнитный
Количество защищенных полюсов2
Ширина по количеству модульных расстояний3
Отключающая способность по IEC 60947-2, кА4,5
Степень защиты - IPIP20
Отключение нейтралиДа
Отключающая способность по EN 60898, кА4,5
Тип монтажана DIN-рейку
Частота50 Гц
Наличие дифференциального расцепителяНет
Номин импульсное выдерживаемое напряжение, кВ4

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1540
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605647112046060564711374606056471144
Вес брутто, кг0.2951.47511.8
Вес нетто, кг0.261.310.7
Объем, м^30.0005990.0022960.02394
Длина, см5.52842
Высота, см7.68.219
Ширина, см9.61030
Способ нанесения информацииНа коробкуНа коробкуНа стикер
