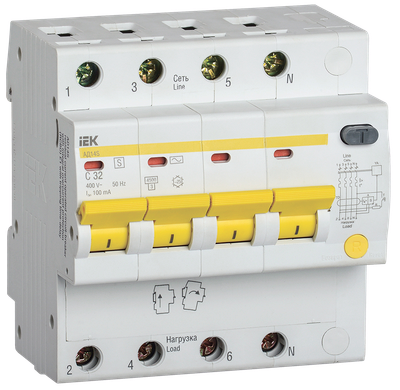

KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK

KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK0
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK1
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK2
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK3
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK4
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK5
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK6
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK7
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK8
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK9
  • KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK10
Артикул:

Основные характеристики

Номин ток, А32
Количество полюсов4
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
  • Встроенная защита от длительных перенапряжений сети.
  • Стандартное присоединение нагрузки и двойное присоединение сети.
  • Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
  • Компактная энергоэффективная конструкция - экономия места в щите.
  • Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
  • Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
  • Быстрый монтаж/демонтаж без использования инструментов.
KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А32
Количество полюсов4
Номин ток утечки, А0,1
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230/400
Отключающая способность по IEC 60947-2, кА4,5
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²35
Тип расцепителяТепловой, электромагнитный
Наличие теплового расцепителяДа
Общ количество полюсов4
Наличие дифференциального расцепителяНет
Тип подключенияВинтовое соединение
Частота50 Гц
Степень защиты - IPIP20
Количество защищенных полюсов4
Отключающая способность по EN 60898, кА4,5
Наличие электромагнитного расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4
Отключение нейтралиДа
Номинальная диф наибольшая вкл и откл способность, А4500
Тип монтажана DIN-рейку
Ширина по количеству модульных расстояний4,5

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1324
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605647064246060564706594606056470666
Вес брутто, кг0.5251.57512.6
Вес нетто, кг0.310.937.92
Объем, м^30.0009980.0022960.02394
Длина, см5.52842
Высота, см7.68.219
Ширина, см9.61030
Способ нанесения информацииНа коробкуНа коробкуНа стикер
