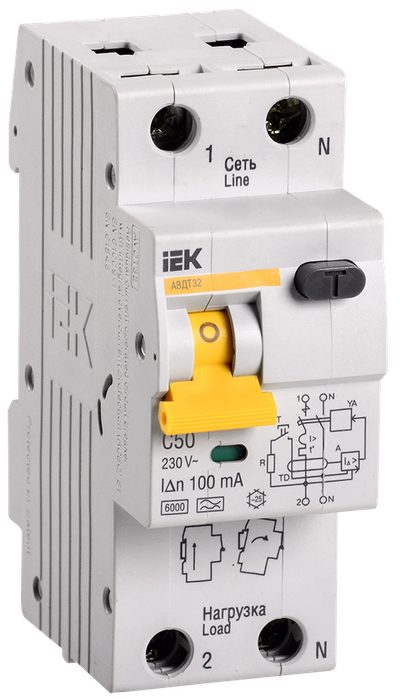

KARAT Автоматический выключатель дифференциального тока АВДТ 32 C50 100мА тип A IEK

Основные характеристики
Номин ток, А | 50 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | A |
Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
- Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
- Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции
Технические характеристики
Номин ток, А | 50 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | A |
Отключающая способность, кА | 6.0 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 230 |
Наличие электронного расцепителя | Нет |
Отключающая способность по EN 60898, кА | 6 |
Наличие электромагнитного расцепителя | Да |
Монтажная глубина - ниши, мм | 72 |
Тип расцепителя | IEK_V0000011 |
Общ количество полюсов | 2 |
Наличие дифференциального расцепителя | Да |
Частота | 50 Гц |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Отключение нейтрали | Да |
Тип монтажа | EV004369 |
Ширина по количеству модульных расстояний | 2 |
Степень защиты - IP | IP20 |
Тип подключения | EV000415 |
Количество защищенных полюсов | 1 |
Наличие теплового расцепителя | Да |
Отключающая способность по IEC 60947-2, кА | 6 |
Макс сечение входящего кабеля, мм² | 25 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 775.32 KB)
Дополнительное фото продукта (JPG, 830.93 KB)
Дополнительное фото продукта (JPG, 497.20 KB)
Дополнительное фото продукта (JPG, 779.18 KB)
Дополнительное фото продукта (JPG, 630.20 KB)
Дополнительное фото продукта (JPG, 735.81 KB)
Дополнительное фото продукта (JPG, 964.75 KB)
Дополнительное фото продукта (JPG, 1.70 MB)
Дополнительное фото продукта (JPG, 853.39 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Габаритный Чертеж (JPG, 2.07 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 2.00 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056160420 | 4606056160437 | 4606056160444 |
Вес брутто, кг | 0.205 | 1.227 | 12.27 |
Вес нетто, кг | 0.18 | 1.08 | 12.7 |
Объем, м^3 | 0.000356 | 0.001931 | 0.021344 |
Длина, см | 9.5 | 23.9 | 46.5 |
Высота, см | 7.3 | 8 | 18 |
Ширина, см | 3.9 | 10.1 | 25.5 |
Способ нанесения информации | На коробку | На коробку | На стикер |
