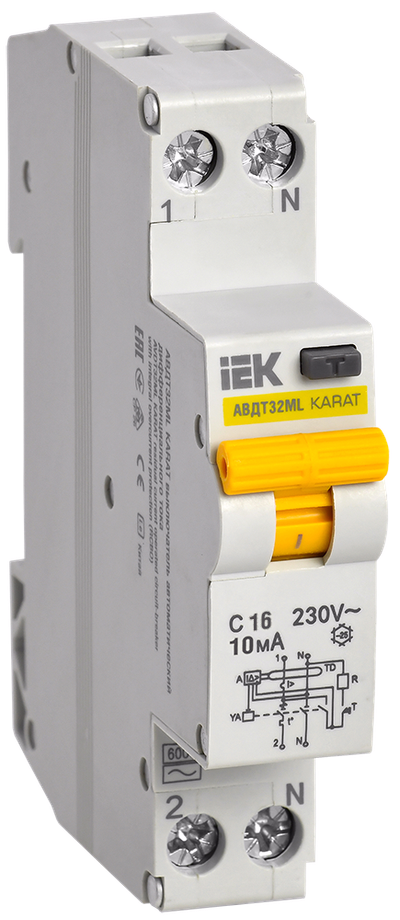

Выключатель автоматический дифференциального тока АВДТ32МL C16 10мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Тип расцепителя | IEK_V0000011 |
| Отключающая способность по EN 60898, кА | 6 |
| Тип монтажа | EV004369 |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Наличие электромагнитного расцепителя | Да |
| Температура эксплуатации, °C | -40...50 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Наличие теплового расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Степень защиты - IP | IP20 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Защита от перенапряжения | Нет |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Отключение нейтрали | Да |
| Рабочий режим | Продолжительный |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Общ количество полюсов | 2 |
| Тип подключения | EV000415 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Наличие электронного расцепителя | Нет |
| Макс сечение входящего кабеля, мм² | 6 |
| Количество защищенных полюсов | 1 |
| Наличие дифференциального расцепителя | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 591.48 KB)
Дополнительное фото продукта (JPG, 842.80 KB)
Дополнительное фото продукта (JPG, 367.45 KB)
Дополнительное фото продукта (JPG, 926.52 KB)
Дополнительное фото продукта (JPG, 764.75 KB)
Дополнительное фото продукта (JPG, 473.52 KB)
Дополнительное фото продукта (JPG, 915.50 KB)
Дополнительное фото продукта (JPG, 859.92 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056609677 | 4606056609684 | 4606056609691 |
| Вес брутто, кг | 0.152 | 1.52 | 15.2 |
| Вес нетто, кг | 0.144 | 1.444 | 14.44 |
| Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
| Длина, см | 8.9 | 9.5 | 50 |
| Высота, см | 2 | 21.5 | 19.5 |
| Ширина, см | 7.7 | 8.5 | 23 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
