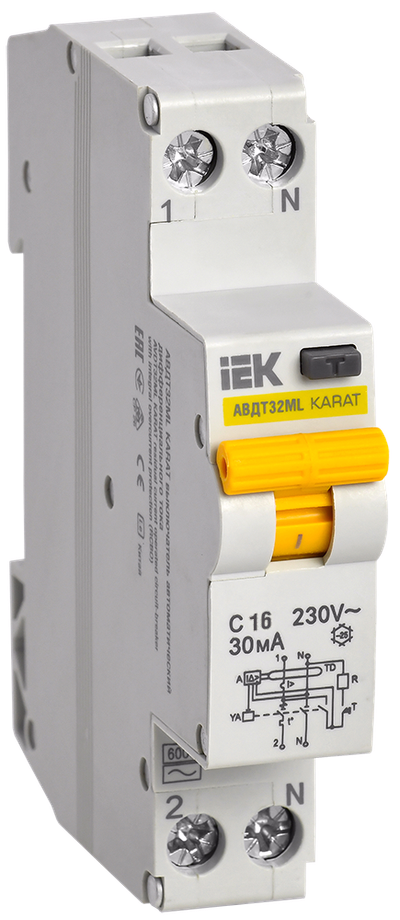

Выключатель автоматический дифференциального тока АВДТ32МL C16 30мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Макс сечение входящего кабеля, мм² | 6 |
| Тип монтажа | EV004369 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Отключающая способность по EN 60898, кА | 6 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Количество защищенных полюсов | 1 |
| Отключение нейтрали | Да |
| Тип расцепителя | IEK_V0000011 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Рабочий режим | Продолжительный |
| Наличие теплового расцепителя | Да |
| Тип подключения | EV000415 |
| Защита от перенапряжения | Нет |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Наличие дифференциального расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Степень защиты - IP | IP20 |
| Общ количество полюсов | 2 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Ширина по количеству модульных расстояний | 1 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Температура эксплуатации, °C | -40...50 |
| Частота | 50 Гц |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 725.56 KB)
Дополнительное фото продукта (JPG, 931.34 KB)
Дополнительное фото продукта (JPG, 451.65 KB)
Дополнительное фото продукта (JPG, 869.66 KB)
Дополнительное фото продукта (JPG, 831.69 KB)
Дополнительное фото продукта (JPG, 685.34 KB)
Дополнительное фото продукта (JPG, 1.27 MB)
Дополнительное фото продукта (JPG, 833.84 KB)
Дополнительное фото продукта (JPG, 1.38 MB)
Дополнительное фото продукта (JPG, 789.04 KB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056609707 | 4606056609714 | 4606056609721 |
| Вес брутто, кг | 0.152 | 1.52 | 15.2 |
| Вес нетто, кг | 0.144 | 1.444 | 14.44 |
| Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
| Длина, см | 8.9 | 9.5 | 50 |
| Высота, см | 2 | 21.5 | 19.5 |
| Ширина, см | 7.7 | 8.5 | 23 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
