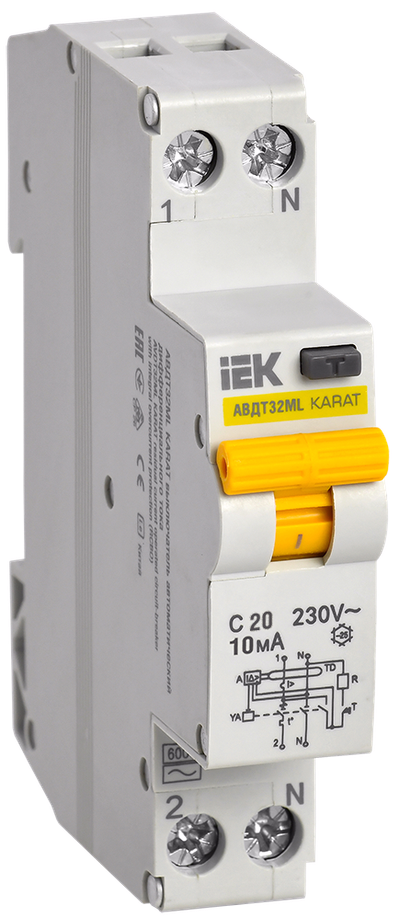

Выключатель автоматический дифференциального тока АВДТ32МL C20 10мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 20 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 20 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Защита от перенапряжения | Нет |
| Наличие электромагнитного расцепителя | Да |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Тип монтажа | на DIN-рейку |
| Количество защищенных полюсов | 1 |
| Ширина по количеству модульных расстояний | 1 |
| Общ количество полюсов | 2 |
| Отключение нейтрали | Да |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Тип подключения | Винтовое соединение |
| Наличие электронного расцепителя | Нет |
| Отключающая способность по EN 60898, кА | 6 |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Частота | 50 Гц |
| Температура эксплуатации, °C | -40...50 |
| Макс сечение входящего кабеля, мм² | 6 |
| Наличие теплового расцепителя | Да |
| Рабочий режим | Продолжительный |
| Наличие дифференциального расцепителя | Да |
| Степень защиты - IP | IP20 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 877.78 KB)
Дополнительное фото продукта (JPG, 963.22 KB)
Дополнительное фото продукта (JPG, 451.82 KB)
Дополнительное фото продукта (JPG, 792.79 KB)
Дополнительное фото продукта (JPG, 708.22 KB)
Дополнительное фото продукта (JPG, 500.27 KB)
Дополнительное фото продукта (JPG, 1.02 MB)
Дополнительное фото продукта (JPG, 832.50 KB)
Дополнительное фото продукта (JPG, 1.39 MB)
Дополнительное фото продукта (JPG, 782.26 KB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056609738 | 4606056609745 | 4606056609752 |
| Вес брутто, кг | 0.152 | 1.52 | 15.2 |
| Вес нетто, кг | 0.144 | 1.444 | 14.44 |
| Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
| Длина, см | 8.9 | 9.5 | 50 |
| Высота, см | 2 | 21.5 | 19.5 |
| Ширина, см | 7.7 | 8.5 | 23 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
