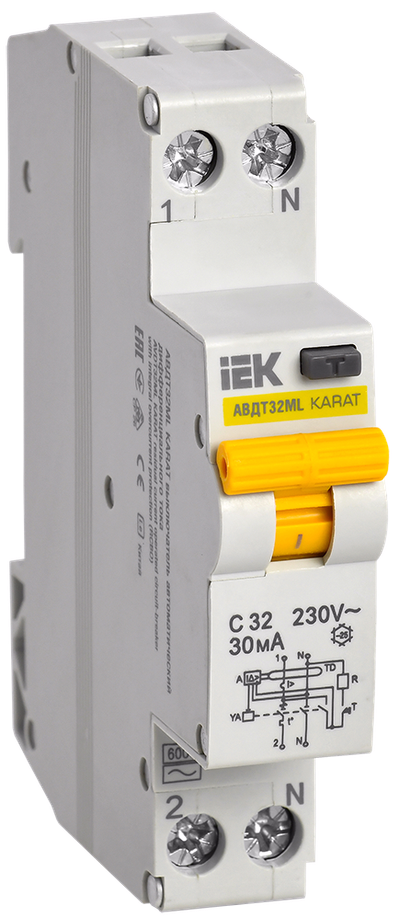

Выключатель автоматический дифференциального тока АВДТ32МL C32 30мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 32 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 32 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Ширина по количеству модульных расстояний | 1 |
| Количество защищенных полюсов | 1 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Тип монтажа | EV004369 |
| Тип расцепителя | IEK_V0000011 |
| Наличие электронного расцепителя | Нет |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Частота | 50 Гц |
| Отключение нейтрали | Да |
| Степень защиты - IP | IP20 |
| Наличие дифференциального расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 6 |
| Рабочий режим | Продолжительный |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Общ количество полюсов | 2 |
| Температура эксплуатации, °C | -40...50 |
| Отключающая способность по EN 60898, кА | 6 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Тип подключения | EV000415 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Наличие электромагнитного расцепителя | Да |
| Защита от перенапряжения | Нет |
| Наличие теплового расцепителя | Да |
| Электрическая износостойкость, В-О | ≥ 6000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 800.96 KB)
Дополнительное фото продукта (JPG, 900.27 KB)
Дополнительное фото продукта (JPG, 571.43 KB)
Дополнительное фото продукта (JPG, 885.97 KB)
Дополнительное фото продукта (JPG, 713.34 KB)
Дополнительное фото продукта (JPG, 668.85 KB)
Дополнительное фото продукта (JPG, 945.82 KB)
Дополнительное фото продукта (JPG, 835.80 KB)
Дополнительное фото продукта (JPG, 1.38 MB)
Дополнительное фото продукта (JPG, 788.92 KB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056609943 | 4606056609950 | 4606056609967 |
| Вес брутто, кг | 0.152 | 1.52 | 15.2 |
| Вес нетто, кг | 0.144 | 1.444 | 14.44 |
| Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
| Длина, см | 8.9 | 9.5 | 50 |
| Высота, см | 2 | 21.5 | 19.5 |
| Ширина, см | 7.7 | 8.5 | 23 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
