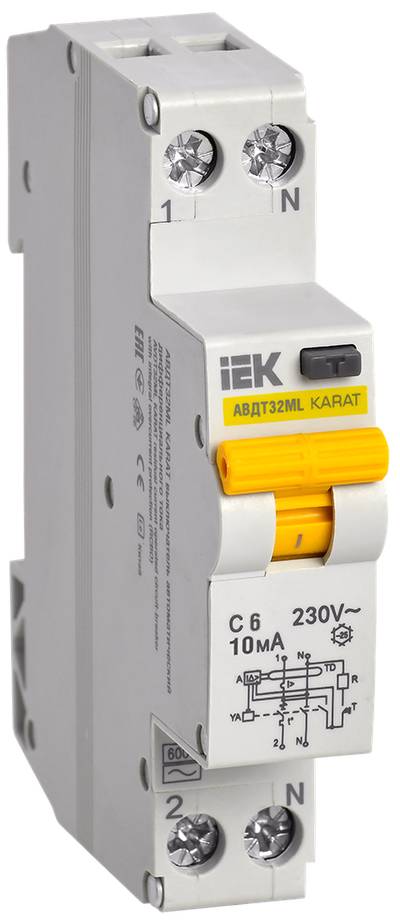

Выключатель автоматический дифференциального тока АВДТ32МL C6 10мА KARAT IEK
Артикул:
Основные характеристики
| Номин ток, А | 6 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 6 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,01 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Защита от перенапряжения | Нет |
| Рабочий режим | Продолжительный |
| Температура эксплуатации, °C | -40...50 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Отключение нейтрали | Да |
| Степень защиты - IP | IP20 |
| Частота | 50 Гц |
| Тип монтажа | на DIN-рейку |
| Общ количество полюсов | 2 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Наличие электронного расцепителя | Нет |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Тип расцепителя | Тепловой, электромагнитный |
| Отключающая способность по EN 60898, кА | 6 |
| Количество защищенных полюсов | 1 |
| Наличие электромагнитного расцепителя | Да |
| Ширина по количеству модульных расстояний | 1 |
| Тип подключения | Винтовое соединение |
| Макс сечение входящего кабеля, мм² | 6 |
| Наличие теплового расцепителя | Да |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Наличие дифференциального расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056609493 | 4606056609509 | 4606056609516 |
| Вес брутто, кг | 0.152 | 1.52 | 15.2 |
| Вес нетто, кг | 0.144 | 1.444 | 14.44 |
| Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
| Длина, см | 8.9 | 9.5 | 50 |
| Высота, см | 2 | 21.5 | 19.5 |
| Ширина, см | 7.7 | 8.5 | 23 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
