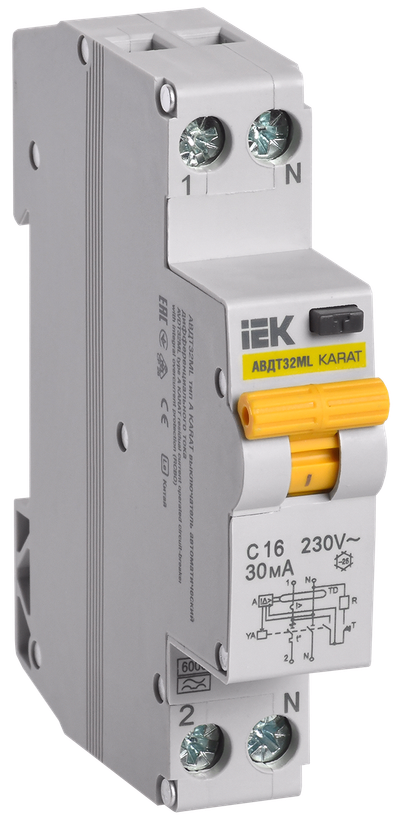

Выключатель автоматический дифференциального тока АВДТ32ML тип A С16 30мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Наличие электронного расцепителя | Нет |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие теплового расцепителя | Да |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Макс сечение входящего кабеля, мм² | 6 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Рабочий режим | Продолжительный |
| Защита от перенапряжения | Да |
| Ширина по количеству модульных расстояний | 1 |
| Тип подключения | Винтовое соединение |
| Тип монтажа | на DIN-рейку |
| Частота | 50 Гц |
| Количество защищенных полюсов | 1 |
| Наличие электромагнитного расцепителя | Да |
| Температура эксплуатации, °C | -40...50 |
| Отключение нейтрали | Да |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Отключающая способность по EN 60898, кА | 6 |
| Степень защиты - IP | IP20 |
| Общ количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Наличие дифференциального расцепителя | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 591.64 KB)
Дополнительное фото продукта (JPG, 732.01 KB)
Дополнительное фото продукта (JPG, 573.81 KB)
Дополнительное фото продукта (JPG, 853.82 KB)
Дополнительное фото продукта (JPG, 797.88 KB)
Дополнительное фото продукта (JPG, 629.49 KB)
Дополнительное фото продукта (JPG, 1.10 MB)
Дополнительное фото продукта (JPG, 827.17 KB)
Дополнительное фото продукта (JPG, 1.37 MB)
Дополнительное фото продукта (JPG, 787.37 KB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 97.36 KB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Габаритный Чертеж (JPG, 110.53 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084008111 | 4610084008128 | 4610084008135 |
| Вес брутто, кг | 0.153 | 1.528 | 15.28 |
| Вес нетто, кг | 0.138 | 1.432 | 14.35 |
| Объем, м^3 | 0.00022 | 0.001736 | 0.021977 |
| Длина, см | 8.9 | 21.5 | 49 |
| Высота, см | 7.8 | 9.5 | 19.5 |
| Ширина, см | 2 | 8.5 | 23 |
| Способ нанесения информации | На коробку | На стикер | На коробку |
