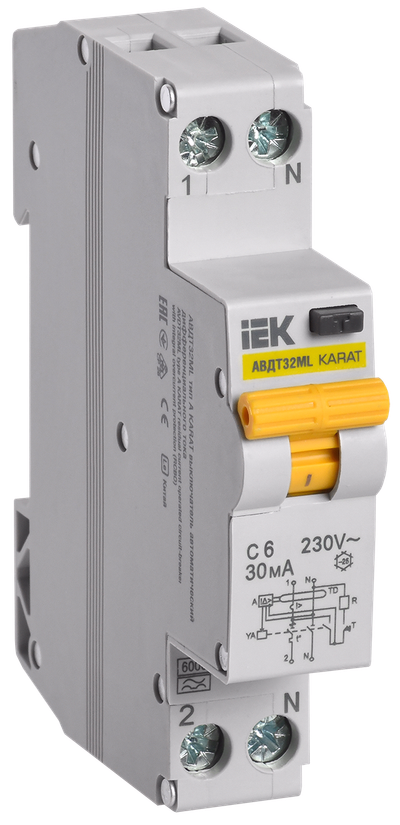

Выключатель автоматический дифференциального тока АВДТ32ML тип A С6 30мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 6 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 6 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Тип подключения | Винтовое соединение |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Защита от перенапряжения | Да |
| Наличие дифференциального расцепителя | Да |
| Наличие теплового расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Рабочий режим | Продолжительный |
| Ширина по количеству модульных расстояний | 1 |
| Общ количество полюсов | 2 |
| Наличие электронного расцепителя | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации, °C | -40...50 |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Тип монтажа | на DIN-рейку |
| Макс сечение входящего кабеля, мм² | 6 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Частота | 50 Гц |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Отключающая способность по EN 60898, кА | 6 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Отключение нейтрали | Да |
| Количество защищенных полюсов | 1 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 591.24 KB)
Дополнительное фото продукта (JPG, 845.17 KB)
Дополнительное фото продукта (JPG, 573.81 KB)
Дополнительное фото продукта (JPG, 853.82 KB)
Дополнительное фото продукта (JPG, 863.16 KB)
Дополнительное фото продукта (JPG, 629.49 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 830.89 KB)
Дополнительное фото продукта (JPG, 1.38 MB)
Дополнительное фото продукта (JPG, 786.33 KB)
Листовка (PDF, 2.56 MB)
Габаритный Чертеж (JPG, 110.53 KB)
Схема Подключения (JPG, 97.36 KB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084008418 | 4610084008425 | 4610084008432 |
| Вес брутто, кг | 0.144 | 1.444 | 14.44 |
| Вес нетто, кг | 0.138 | 1.432 | 14.35 |
| Объем, м^3 | 0.00022 | 0.001736 | 0.021977 |
| Длина, см | 8.9 | 21.5 | 49 |
| Высота, см | 7.8 | 9.5 | 19.5 |
| Ширина, см | 2 | 8.5 | 23 |
| Способ нанесения информации | На коробку | На стикер | На коробку |
