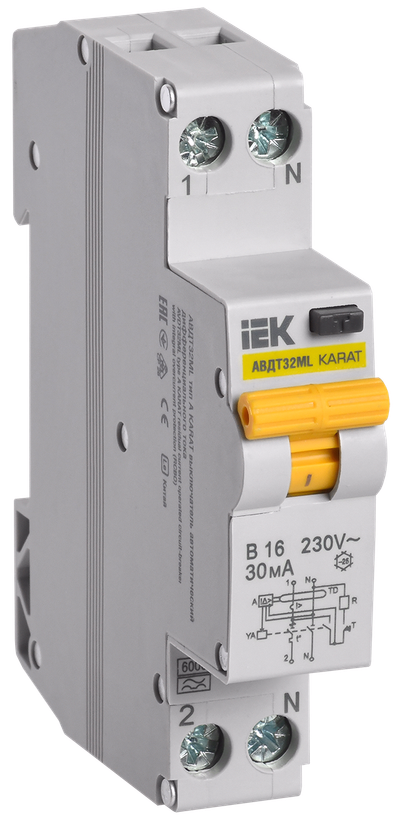

Выключатель автоматический дифференциального тока АВДТ32ML тип A В16 30мА KARAT IEK
- Видео
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин неоткл дифференциальный ток, мА | 0,5IΔn |
| Наличие теплового расцепителя | Да |
| Отключение нейтрали | Да |
| Тип подключения | EV000415 |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Тип расцепителя | IEK_V0000011 |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Электрическая износостойкость, В-О | ≥ 6000 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Рабочий режим | Продолжительный |
| Тип монтажа | EV004369 |
| Наличие электронного расцепителя | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации, °C | -40...50 |
| Частота | 50 Гц |
| Количество защищенных полюсов | 1 |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по EN 60898, кА | 6 |
| Макс сечение входящего кабеля, мм² | 6 |
| Защита от перенапряжения | Да |
| Ширина по количеству модульных расстояний | 1 |
| Наличие дифференциального расцепителя | Да |
| Механическая износостойкость, циклов В-О | ≥ 15000 |
| Общ количество полюсов | 2 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 591.17 KB)
Дополнительное фото продукта (JPG, 921.56 KB)
Дополнительное фото продукта (JPG, 639.72 KB)
Дополнительное фото продукта (JPG, 804.49 KB)
Дополнительное фото продукта (JPG, 813.73 KB)
Дополнительное фото продукта (JPG, 629.49 KB)
Дополнительное фото продукта (JPG, 1.05 MB)
Дополнительное фото продукта (JPG, 834.03 KB)
Дополнительное фото продукта (JPG, 1.38 MB)
Дополнительное фото продукта (JPG, 785.28 KB)
Листовка (PDF, 2.56 MB)
Схема Подключения (JPG, 97.36 KB)
Схема Подключения (JPG, 1.92 MB)
Габаритный Чертеж (JPG, 70.80 KB)
Габаритный Чертеж (JPG, 1.92 MB)
Схема Подключения (JPG, 54.13 KB)
Габаритный Чертеж (JPG, 110.53 KB)
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084007961 | 4610084007978 | 4610084007985 |
| Вес брутто, кг | 0.153 | 1.528 | 15.28 |
| Вес нетто, кг | 0.138 | 1.432 | 14.35 |
| Объем, м^3 | 0.00022 | 0.001736 | 0.021977 |
| Длина, см | 8.9 | 21.5 | 49 |
| Высота, см | 7.8 | 9.5 | 19.5 |
| Ширина, см | 2 | 8.5 | 23 |
| Способ нанесения информации | На коробку | На стикер | На коробку |
