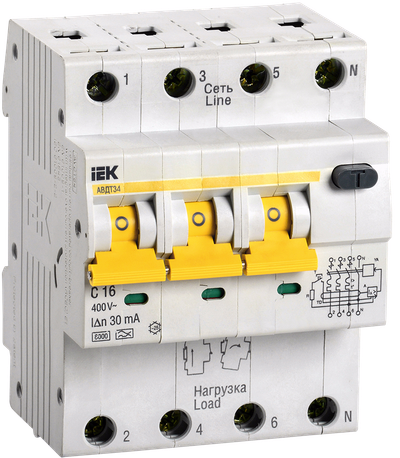

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C16 30мА тип A IEK

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C16 30мА тип A IEK

Артикул:

Основные характеристики

Номин ток, А	16
Количество полюсов	4
Номин ток утечки, А	0,03
Тип тока утечки	A
Отключающая способность, кА	6.0

Посмотреть все характеристики

Описание

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Посмотреть все документы

Преимущества

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 6000 включений.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
Индикатор положения контактов.
Расширенный диапазон рабочих температур от –25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

Особенности конструкции

Технические характеристики

Номин ток, А	16
Количество полюсов	4
Номин ток утечки, А	0,03
Тип тока утечки	A
Отключающая способность, кА	6.0
Характеристика срабатывания - кривая тока	C
Тип напряжения	Переменный (AC)
Номин раб напряжение, В	400
Общ количество полюсов	4
Тип расцепителя	IEK_V0000011
Отключающая способность по EN 60898, кА	6
Номин импульсное выдерживаемое напряжение, кВ	4
Монтажная глубина - ниши, мм	72
Наличие электронного расцепителя	Нет
Тип монтажа	EV004369
Отключение нейтрали	Да
Ширина по количеству модульных расстояний	4
Отключающая способность по IEC 60947-2, кА	6
Наличие дифференциального расцепителя	Да
Макс сечение входящего кабеля, мм²	25
Тип подключения	EV000415
Количество защищенных полюсов	3
Наличие теплового расцепителя	Да
Частота	50 Гц
Наличие электромагнитного расцепителя	Да
Степень защиты - IP	IP20

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	3	30
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056208078	4606056263091	4606056263107
Вес брутто, кг	0.487	1.46	14.6
Вес нетто, кг	0.44	1.32	13.5
Объем, м^3	0.00078	0.001899	0.0234
Длина, см	9.5	23.5	52
Высота, см	7.4	8	18
Ширина, см	7.4	10.1	25
Способ нанесения информации	На коробку	На коробку	На стикер
