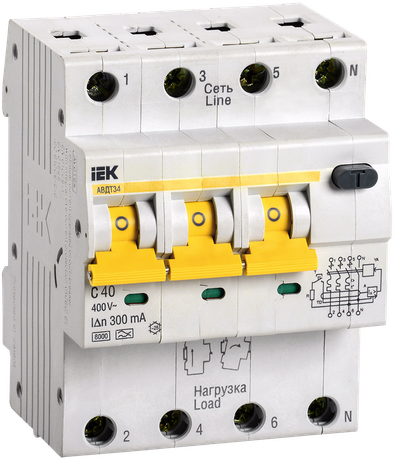

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C40 300мА тип A IEK

Описание

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Преимущества

  • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
  • Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
  • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 6000 включений.
  • Серебросодержащие напайки на контактах.
  • Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от –25°С до +40°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
KARAT Автоматический выключатель дифференциального тока АВДТ 34 C40 300мА тип A IEK

Особенности конструкции

Технические характеристики

Номин ток, А40
Количество полюсов4
Номин ток утечки, А0,3
Тип тока утечкиA
Отключающая способность, кА6.0
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Наличие дифференциального расцепителяДа
Отключение нейтралиДа
Отключающая способность по IEC 60947-2, кА6
Наличие теплового расцепителяДа
Общ количество полюсов4
Отключающая способность по EN 60898, кА6
Тип расцепителяIEK_V0000011
Частота50 Гц
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²25
Номин импульсное выдерживаемое напряжение, кВ4
Количество защищенных полюсов3
Монтажная глубина - ниши, мм72
Тип подключенияEV000415
Тип монтажаEV004369
Ширина по количеству модульных расстояний4
Степень защиты - IPIP20

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605620821446060562083994606056208221
Вес брутто, кг0.4571.3713.7
Вес нетто, кг0.441.3213.5
Объем, м^30.0007950.0018990.02385
Длина, см9.523.553
Высота, см7.4818
Ширина, см7.410.125
Способ нанесения информацииНа коробкуНа коробкуНа стикер
