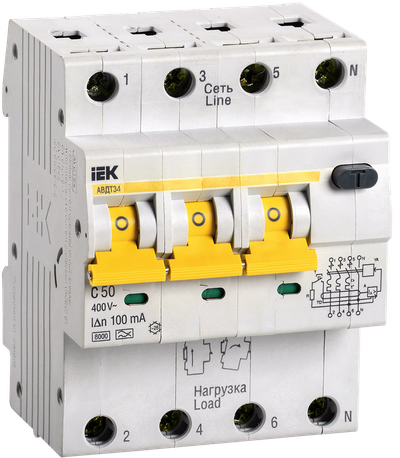

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C50 100мА тип A IEK

Описание

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Преимущества

  • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
  • Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
  • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 6000 включений.
  • Серебросодержащие напайки на контактах.
  • Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от –25°С до +40°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
KARAT Автоматический выключатель дифференциального тока АВДТ 34 C50 100мА тип A IEK

Особенности конструкции

Технические характеристики

Номин ток, А50
Количество полюсов4
Номин ток утечки, А0,1
Тип тока утечкиA
Отключающая способность, кА6.0
Характеристика срабатывания - кривая токаC
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Наличие теплового расцепителяДа
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение, кВ4
Наличие электромагнитного расцепителяДа
Отключение нейтралиДа
Наличие дифференциального расцепителяДа
Отключающая способность по IEC 60947-2, кА6
Макс сечение входящего кабеля, мм²25
Монтажная глубина - ниши, мм72
Общ количество полюсов4
Количество защищенных полюсов3
Тип подключенияВинтовое соединение
Ширина по количеству модульных расстояний4
Тип монтажана DIN-рейку
Степень защиты - IPIP20
Отключающая способность по EN 60898, кА6
Частота50 Гц
Тип расцепителяТепловой, электромагнитный

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605626241446060562624214606056262438
Вес брутто, кг0.511.5315.3
Вес нетто, кг0.441.3213.5
Объем, м^30.000780.0018990.0234
Длина, см9.523.552
Высота, см7.4818
Ширина, см7.410.125
Способ нанесения информацииНа коробкуНа коробкуНа стикер
