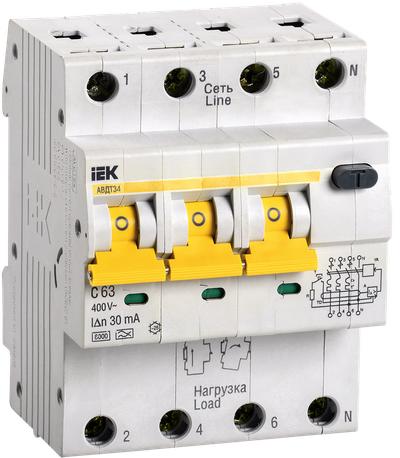

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C63 30мА тип A IEK

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C63 30мА тип A IEK
Артикул:

Основные характеристики

Номин ток, А63
Количество полюсов4
Номин ток утечки, А0,03
Тип тока утечкиA
Отключающая способность, кА6.0
Посмотреть все характеристики

Описание

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все характеристики

Преимущества

  • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
  • Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
  • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 6000 включений.
  • Серебросодержащие напайки на контактах.
  • Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от –25°С до +40°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
KARAT Автоматический выключатель дифференциального тока АВДТ 34 C63 30мА тип A IEK

Особенности конструкции

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Технические характеристики

Номин ток, А63
Количество полюсов4
Номин ток утечки, А0,03
Тип тока утечкиA
Отключающая способность, кА6.0
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Отключающая способность по EN 60898, кА6
Количество защищенных полюсов3
Ширина по количеству модульных расстояний4
Макс сечение входящего кабеля, мм²25
Номин импульсное выдерживаемое напряжение, кВ4
Частота50 Гц
Степень защиты - IPIP20
Отключающая способность по IEC 60947-2, кА6
Отключение нейтралиДа
Монтажная глубина - ниши, мм72
Наличие теплового расцепителяДа
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Наличие дифференциального расцепителяДа
Общ количество полюсов4

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605626256846060562625754606056262582
Вес брутто, кг0.521.5615.6
Вес нетто, кг0.441.3213.5
Объем, м^30.0007950.0018990.02385
Длина, см9.523.553
Высота, см7.4818
Ширина, см7.410.125
Способ нанесения информацииНа коробкуНа коробкуНа стикер
