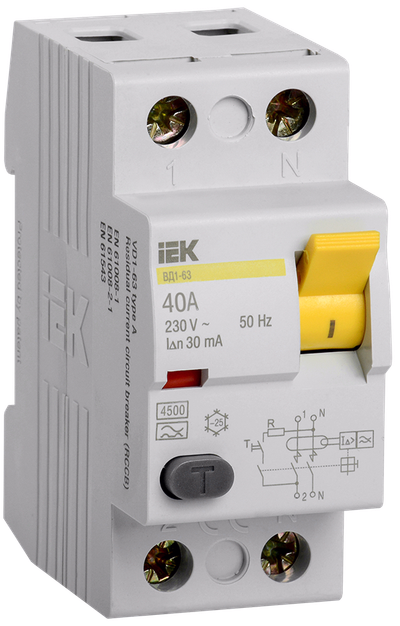

Выключатель дифференциальный (УЗО) ВД1-63 2Р 40А 30мА тип А IEK

Выключатель дифференциальный (УЗО) ВД1-63 2Р 40А 30мА тип А IEK
Артикул:

Основные характеристики

Номинальный ток, А40
Количество полюсов2
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.03
Тип тока утечкиA
Посмотреть все характеристики

Описание

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 4000 включений.
  • Номинальный условный ток короткого замыкания 4500А.
  • Серебросодержащие напайки на контактах.
  • Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от -25°С до +40°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Нагрузку можно подключать как к верхним, так и к нижним зажимам.
  • Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
  • Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
  • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Выключатель дифференциальный (УЗО) ВД1-63 2Р 40А 30мА тип А IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А40
Количество полюсов2
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.03
Тип тока утечкиA
Селективная защитаНет
Тип монтажаНа DIN-рейку
откл способность при коротком замыкании-Icw, кА4,5
Импульсная прочность, кА0,25
Возможна дополнит комплектацияНет
Степень защиты - IPIP20
Ширина по количеству модульных расстояний2
Частота50 Гц
Номин импульсное выдерживаемое напряжение, кВ6
Макс сечение входящего кабеля, мм²50
Кратковременная задержка срабатыванияНет
Условный номин ток короткого замыкания Iq, кА4,5
Номин раб напряжение, В230
Номин ток, А40

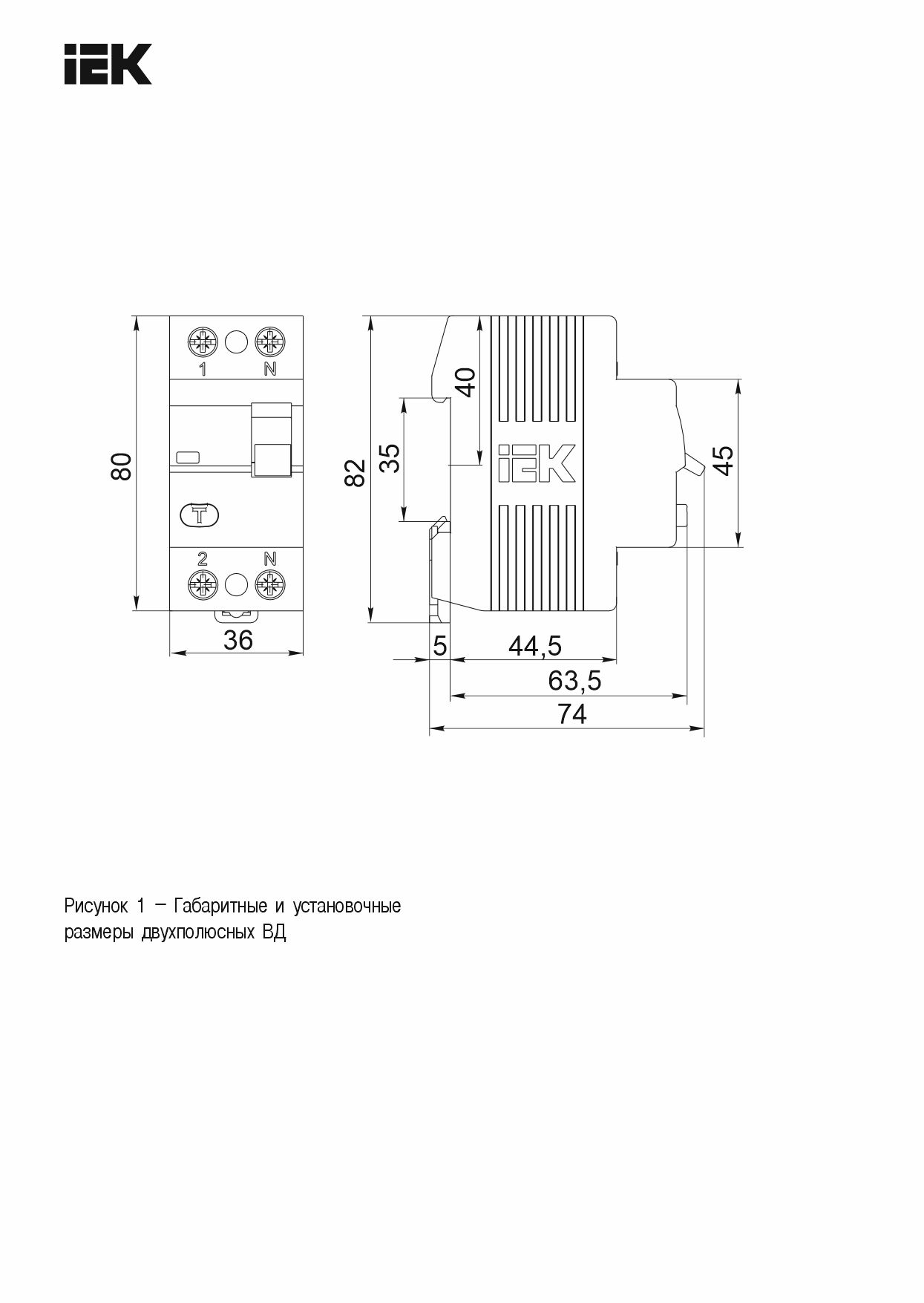

Монтажная глубина - ниши, мм74

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество1100
    Единицы измеренияштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060562098464606056209853
    Вес брутто, кг0.2525
    Вес нетто, кг0.1919
    Объем, м^30.0003470.0347
    Длина, см8.745
    Высота, см818.1
    Ширина, см4.242.6
    Способ нанесения информацииНа коробкуНа стикер
